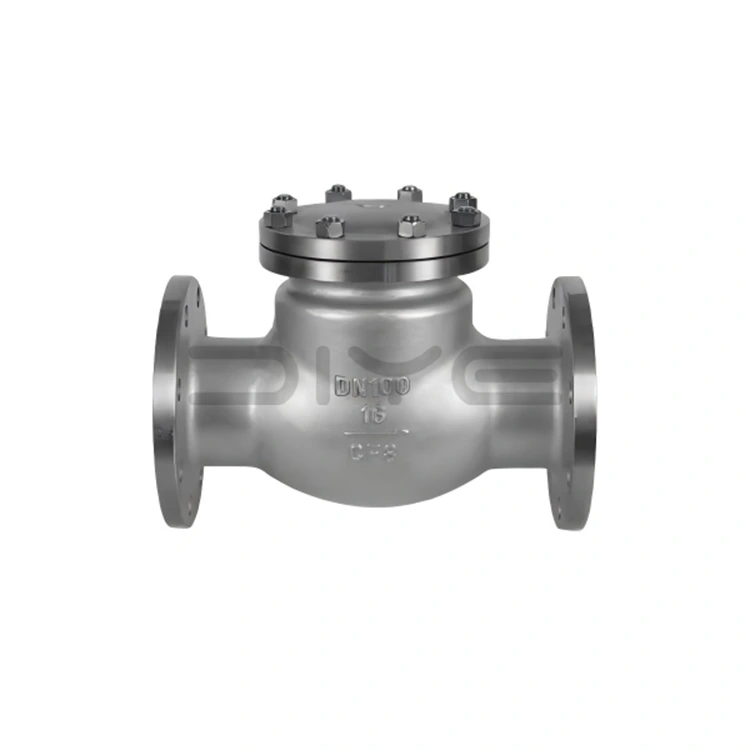

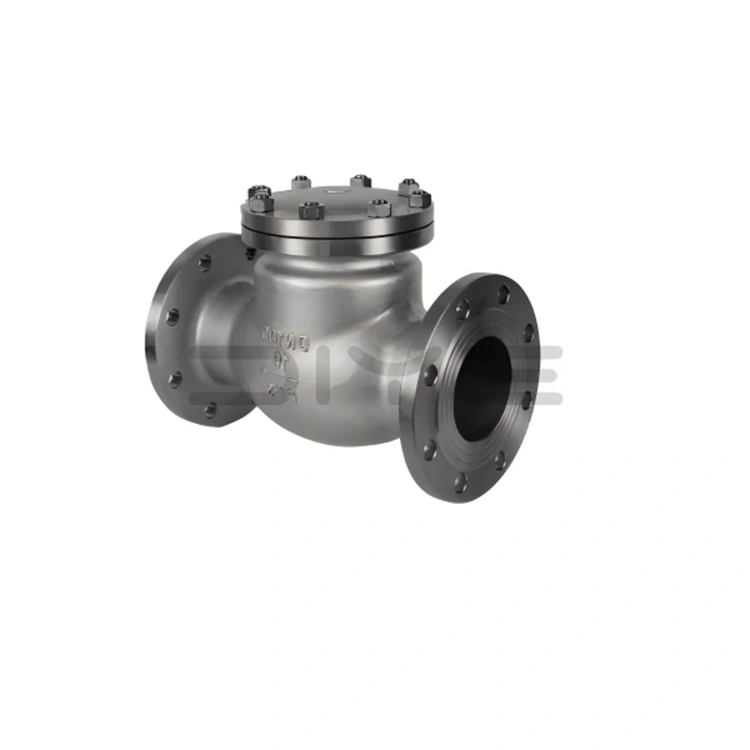

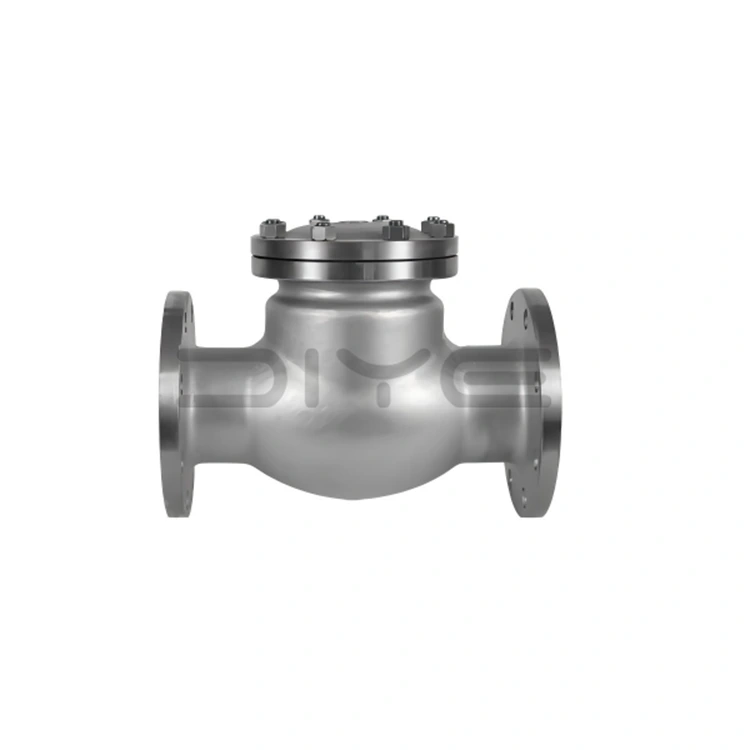

डीआईएन स्विंग फ़्लैंग्ड चेक वाल्व

DIYE DIN स्विंग फ़्लैंग्ड चेक वाल्व सटीक-डिज़ाइन किए गए स्वचालित वाल्व हैं जो DIN 3356, DIN 3202 और DIN EN 1092-1 सहित मुख्य जर्मन मानकों का पूरी तरह से अनुपालन करते हैं। वाल्व माध्यम के दबाव के आधार पर स्वायत्त रूप से काम करते हैं, इसके लिए किसी बाहरी एक्चुएटर की आवश्यकता नहीं होती है। वे एक विश्वसनीय, रखरखाव-मुक्त तंत्र प्रदान करते हैं जो महत्वपूर्ण पाइपलाइन बुनियादी ढांचे की रक्षा करते हुए बैकफ़्लो से विनाशकारी परिणामों को रोकता है।

कार्य सिद्धांत और मुख्य कार्य

1. स्वचालित संचालन

डीआईएन स्विंग फ़्लैंग्ड चेक वाल्व वाल्व डिस्क आगे की ओर बहने वाले माध्यम के दबाव में स्वतंत्र रूप से खुलती है; जब सिस्टम बंद हो जाता है, दबाव कम हो जाता है, या बैकफ्लो प्रवृत्ति का अनुभव होता है, तो वाल्व डिस्क अपने वजन और बैकफ्लो बैक दबाव के तहत तुरंत बंद हो जाती है।

2. कोर सुरक्षा कार्य

- बैकफ़्लो रोकथाम: एक तंग सील बनाता है, जो माध्यम के रिवर्स प्रवाह को रोकता है।

- वॉटर हैमर शमन: हाइड्रोलिक शॉक को अवशोषित करता है, जिससे पाइपलाइनों और उपकरणों पर दबाव काफी कम हो जाता है।

- सिस्टम सुरक्षा: पंप, कंप्रेसर, दबाव वाहिकाओं और हीट एक्सचेंजर्स को रिवर्स प्रेशर झटके से होने वाली क्षति से बचाता है।

डिज़ाइन सुविधाएँ और तकनीकी पैरामीटर

1 कनेक्शन विधि और मानक

डीआईएन मानक निकला हुआ किनारा कनेक्शन का उपयोग करता है, स्थापना और रखरखाव को सरल बनाता है; संरचनात्मक लंबाई सख्ती से DIN 3202 मानक का पालन करती है।

2 व्यापक प्रयोज्यता और बहुमुखी प्रतिभा

डीआईएन स्विंग फ़्लैंग्ड चेक वाल्व डीएन15 से डीएन1000 तक व्यास की पूरी श्रृंखला को कवर करते हैं; दबाव रेटिंग में पीएन10, पीएन16, पीएन25, पीएन40, पीएन63 और पीएन100 शामिल हैं, जो निम्न-दबाव पाइपिंग नेटवर्क से लेकर उच्च-दबाव औद्योगिक प्रक्रिया प्रणालियों की विविध आवश्यकताओं को पूरा करते हैं।

3 सुपीरियर संरचना

सावधानीपूर्वक डिज़ाइन किए गए प्रवाह चैनल दबाव हानि को कम करते हैं; उच्च परिशुद्धता सीलिंग सतहें दबाव के उतार-चढ़ाव और विविध मीडिया स्थितियों के तहत भी एक तंग और विश्वसनीय सील सुनिश्चित करती हैं।

4. मीडिया अनुकूलता

पानी, भाप, पेट्रोलियम उत्पादों और विभिन्न अम्लीय, क्षारीय और संक्षारक मीडिया के लिए उपयुक्त।

अनुप्रयोग परिदृश्य और बाज़ार कवरेज

हमारे डीआईएन स्विंग फ़्लैंग्ड चेक वाल्व यूरोप और विश्व स्तर पर जर्मन मानक पाइपिंग सिस्टम के लिए पसंदीदा उत्पाद हैं, जो कई मांग वाले उद्योगों में स्थिर यूनिडायरेक्शनल प्रवाह नियंत्रण सुनिश्चित करते हैं, जिनमें शामिल हैं:

1. पेट्रोकेमिकल और रासायनिक प्रसंस्करण उद्योग

2. विद्युत उत्पादन उद्योग (थर्मल और परमाणु ऊर्जा)

3. धातुकर्म और खनन उद्योग

4. नगरपालिका जल आपूर्ति और जल निकासी उद्योग

5. एचवीएसी, गैस और समुद्री इंजीनियरिंग

6. अंतर्राष्ट्रीय यूरोपीय मानक निर्यात इंजीनियरिंग परियोजनाएँ

विनिर्माण और गुणवत्ता आश्वासन

1. व्यावसायिक योग्यताएं और अनुभव: गहन उद्योग विशेषज्ञता का लाभ उठाते हुए, DIYE वाल्व स्थिर और विश्वसनीय गुणवत्ता सुनिश्चित करते हुए सभी DIN चेक वाल्व विनिर्देशों का बड़े पैमाने पर उत्पादन प्राप्त करता है।

2. आधिकारिक मानकों का अनुपालन: प्रत्येक वाल्व जर्मन मानक सामग्री, सटीक फोर्जिंग प्रक्रियाओं का उपयोग करता है, और कठोर दबाव परीक्षण से गुजरता है।

3.अखंडता की गारंटी: हम हर ऑर्डर के लिए संपूर्ण सामग्री परीक्षण रिपोर्ट (एमटीआर) और फ़ैक्टरी दबाव परीक्षण डेटा प्रदान करते हैं, जिससे पूरी प्रक्रिया के दौरान पूर्ण पता लगाने की क्षमता और अनुपालन सुनिश्चित होता है।

4. अनुकूलित समाधान: मानक उत्पादों के अलावा, हम पेशेवर रूप से विशेष सामग्रियों और गैर-मानक आकारों का उपयोग करके अनुकूलित वाल्व सेवाएं प्रदान करते हैं, जो जटिल यूरोपीय और अंतरराष्ट्रीय इंजीनियरिंग परियोजनाओं के लिए वन-स्टॉप आपूर्ति समाधान प्रदान करते हैं।

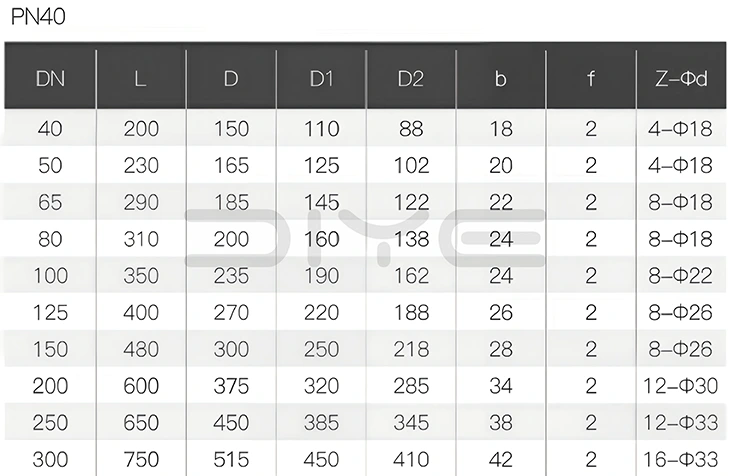

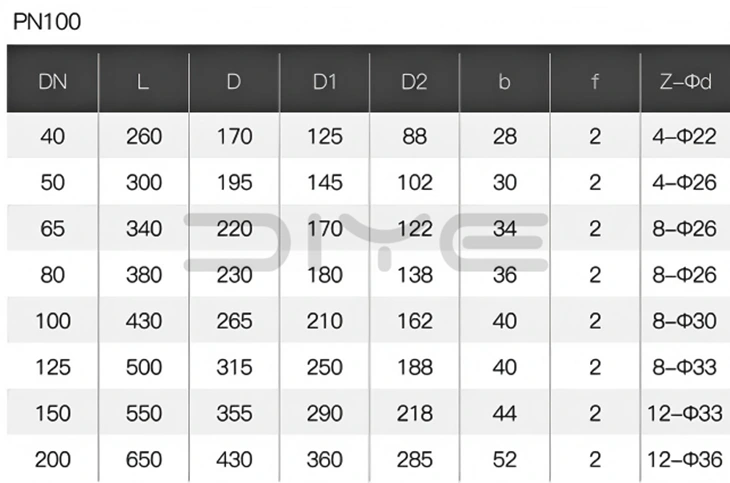

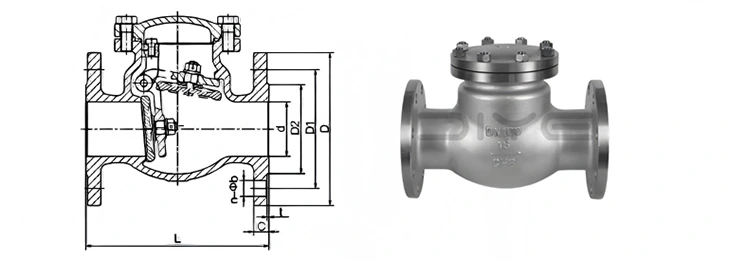

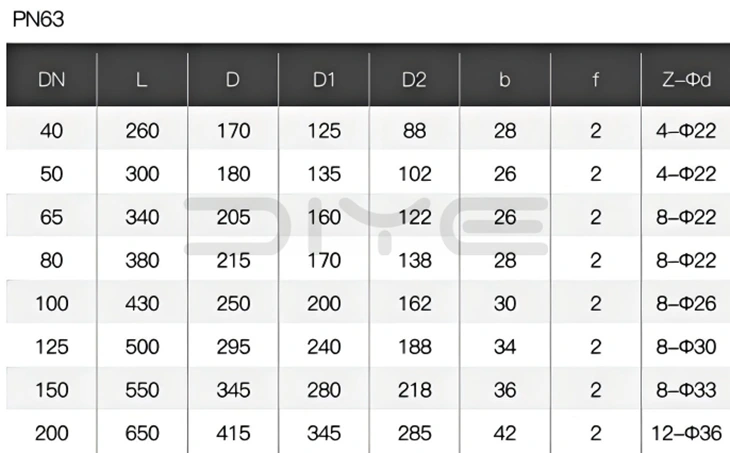

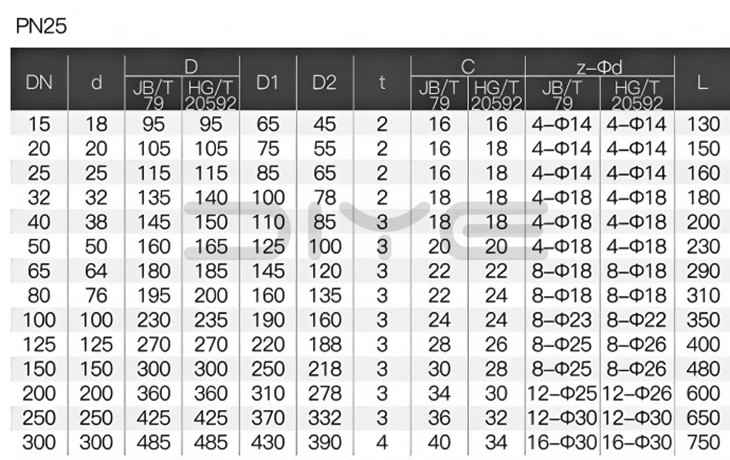

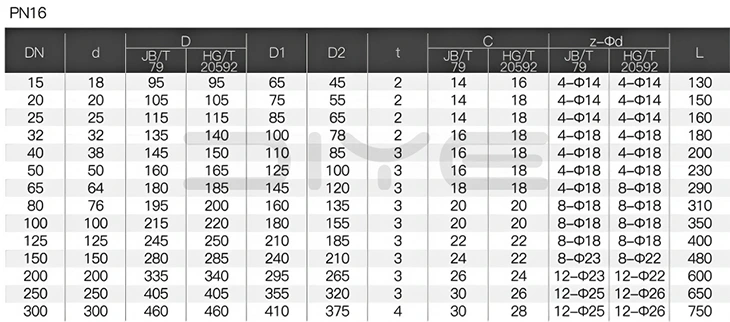

तकनीकी चित्र

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: डीआईएन स्विंग फ़्लैंग्ड चेक वाल्व किन मुख्य मानकों का अनुपालन करते हैं?

A: वे मुख्य रूप से DIN 3205, DIN 3206, DIN 3207, DIN 3351 और DIN 3352 का पालन करते हैं। फ्लैंज कनेक्शन के लिए, वे DIN EN 1090 / DIN EN 1091 / DIN EN 1092 लागू करते हैं, जो जर्मन मानक पाइपलाइनों, फ्लैंज और गास्केट के साथ सही मिलान और विनिमेयता सुनिश्चित करते हैं।

क्यू:फ़्लैंग्ड चेक वाल्व स्थापित करते समय क्या ध्यान देना चाहिए?

ए: वाल्व बॉडी पर प्रवाह दिशा तीर की पुष्टि करें और मध्यम प्रवाह दिशा के अनुसार सख्ती से स्थापित करें। इसे पीछे की ओर स्थापित करने से प्रवाह पूरी तरह अवरुद्ध हो जाएगा और चेक फ़ंक्शन नष्ट हो जाएगा।

प्रश्न: फ़्लैंग्ड चेक वाल्व में हमेशा असामान्य शोर और कंपन क्यों होता है?

ए: यह ज्यादातर कोहनी के करीब स्थापित होने, अत्यधिक प्रवाह वेग, या स्टॉप पर वाल्व डिस्क के प्रभाव के कारण होता है। सीधे पाइप अनुभाग को बढ़ाने, धीमी गति से बंद होने वाली संरचना पर स्विच करने, या पाइपलाइन प्रवाह वेग को समायोजित करने की अनुशंसा की जाती है।

प्रश्न: क्या आप जर्मन मानक डीआईएन चेक वाल्व का पूरा सेट प्रदान कर सकते हैं?

A: एक स्रोत निर्माता के रूप में, Diye सभी आकारों में DIN स्विंग फ़्लैंग्ड चेक वाल्व बनाती है। हम जर्मन मानकों के अनुसार कड़ाई से मशीनिंग, दबाव परीक्षण और अंकन करते हैं। हम सामग्री रिपोर्ट और फ़ैक्टरी दबाव परीक्षण डेटा का एक पूरा सेट प्रदान कर सकते हैं, और विशेष कैलिबर और विशेष सामग्रियों के अनुकूलन का समर्थन कर सकते हैं।
