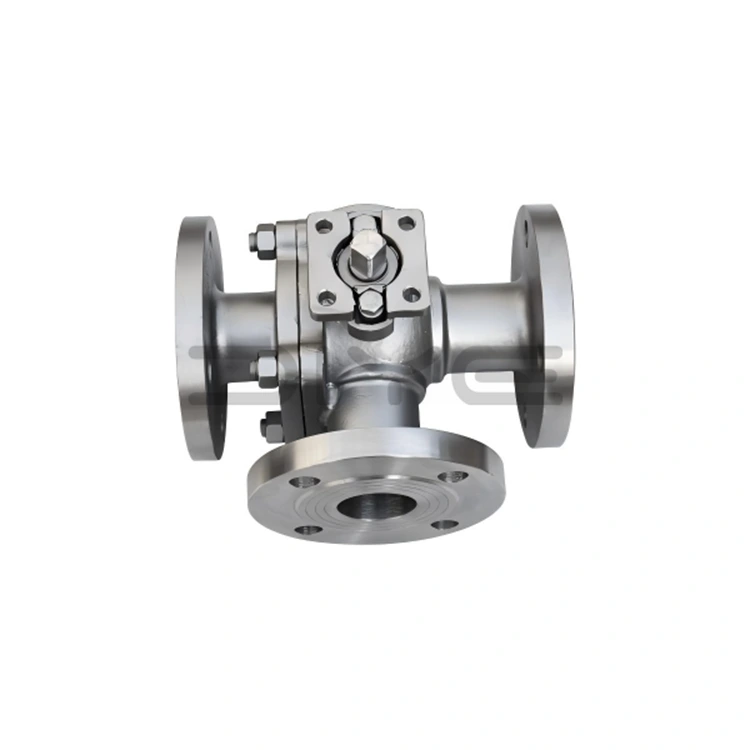

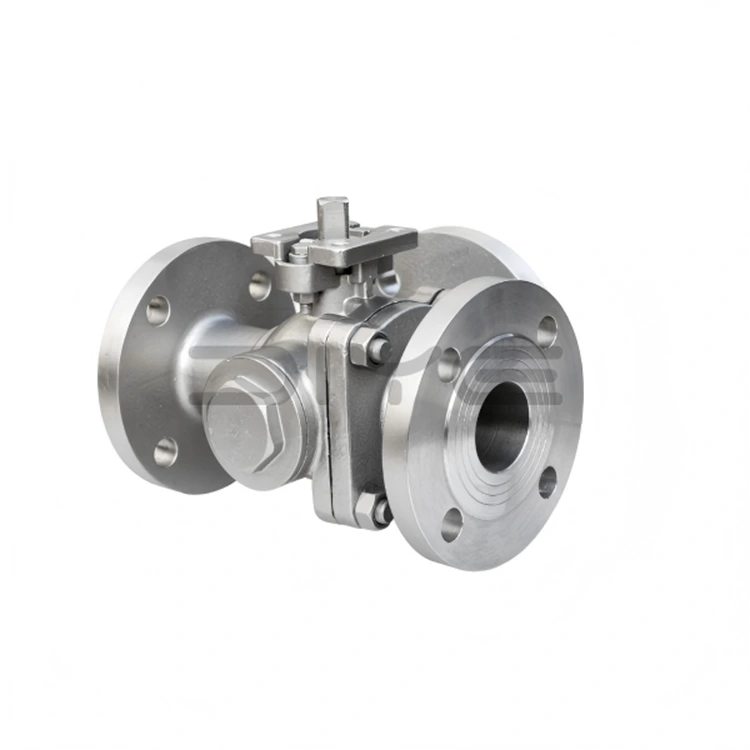

3-वे स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व

DIYE वाल्व 3-वे स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व उच्च प्रदर्शन वाले औद्योगिक वाल्व हैं जो विशेष रूप से जटिल पाइपलाइनों में प्रवाह नियंत्रण के लिए डिज़ाइन किए गए हैं। अत्यधिक अनुकूलन योग्य, वे विभिन्न औद्योगिक परिदृश्यों की विविध आवश्यकताओं को पूरा कर सकते हैं। उत्पाद एक वैज्ञानिक संरचनात्मक डिजाइन को नियोजित करते हैं, जो उच्च गुणवत्ता वाली सामग्री और कठोर विनिर्माण प्रक्रियाओं के साथ संयुक्त होते हैं, और रासायनिक, पेट्रोलियम और अन्य औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं, जो पाइपलाइन मीडिया डायवर्जन, विलय और स्विचिंग के लिए विश्वसनीय समाधान प्रदान करते हैं।

मुख्य सामग्री और गुणवत्ता आश्वासन

3-वे स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व मुख्य रूप से 304 या 316L स्टेनलेस स्टील से निर्मित होते हैं, जिनमें उत्कृष्ट संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध और दबाव प्रतिरोध होता है, जो उन्हें विभिन्न कठोर कामकाजी परिस्थितियों के अनुकूल बनाता है। सील उच्च गुणवत्ता वाली सामग्री जैसे पॉलीटेट्राफ्लुओरोएथिलीन (पीटीएफई) और पीपीएल से बनी होती हैं, जो सख्ती से चुनी जाती हैं और अंतरराष्ट्रीय औद्योगिक मानकों के अनुरूप होती हैं। उत्पादन में उपयोग की जाने वाली सभी सामग्रियों का जीबी/टी और एपीआई जैसे उद्योग मानकों के अनुसार निरीक्षण किया जाता है, और सामग्री अनुपालन और गुणवत्ता पता लगाने की क्षमता सुनिश्चित करने के लिए सामग्री वर्णक्रमीय रिपोर्ट उपलब्ध हैं।

अनुकूलन क्षमताएँ

विभिन्न इंजीनियरिंग परियोजनाओं की जरूरतों को पूरा करने के लिए, DIYE वाल्व 3-वे स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व के ऑन-डिमांड अनुकूलन का समर्थन करता है। गैर-मानक आकार, विशेष प्रवाह चैनल और विभिन्न निकला हुआ किनारा मानकों को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। जटिल पाइपलाइनों में विशेष प्रवाह नियंत्रण चुनौतियों को हल करने के लिए ग्राहक चित्र के आधार पर कस्टम-निर्मित प्रवाह चैनल भी बनाए जा सकते हैं।

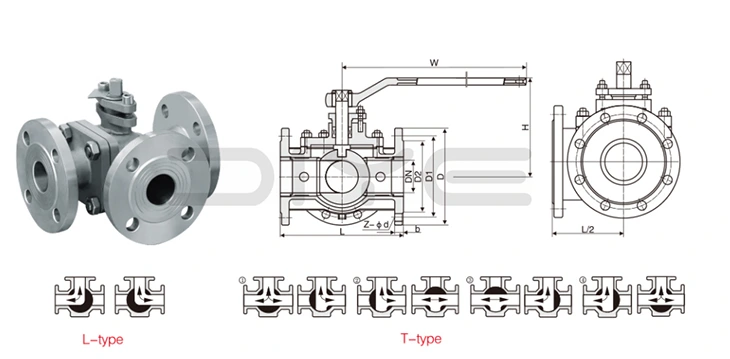

एलटी फ्लो चैनल विवरण

DIYE वाल्व 3-वे स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व का एलटी (फ्लो चैनल) मुख्य रूप से दो प्रकारों में विभाजित है, दोनों 90° घूमने वाले उद्घाटन और समापन संरचना का उपयोग करते हैं। हैंडल की स्थिति स्पष्ट है, स्विचिंग सुचारू है, और ऑपरेशन सुविधाजनक और विश्वसनीय है, जो औद्योगिक पाइपलाइनों की जटिल नियंत्रण आवश्यकताओं को पूरा करता है।

1.एल-प्रकार प्रवाह चैनल (एलटी-एल)

मुख्य रूप से मीडिया डायवर्जन या यूनिडायरेक्शनल स्विचिंग के लिए उपयोग किया जाता है। बॉल कोर में एल-आकार का थ्रू-होल डिज़ाइन है, जो "एक इनलेट, दो आउटलेट" या "दो इनलेट, एक आउटलेट" द्रव नियंत्रण को सक्षम करता है। हैंडल का 90° घूमने से मीडिया प्रवाह की दिशा तेजी से बदल जाती है, जिससे कोई मीडिया अवशेष नहीं निकलता, प्रवाह प्रतिरोध कम हो जाता है और पाइपलाइन संचालन दक्षता में सुधार होता है।

लागू परिदृश्य: एक माध्यम को दो अलग-अलग पाइपलाइनों में बदलने या दो मीडिया को एक पाइपलाइन में विलय करने के लिए उपयुक्त (क्रॉस-संदूषण से बचने के लिए एक साथ विलय निषिद्ध है), जैसे औद्योगिक उत्पादन में पाइपलाइन शाखाकरण और मीडिया वितरण।

2.टी-प्रकार प्रवाह चैनल (एलटी-टी)

मुख्य रूप से मीडिया विलय, डायवर्जन, या द्विदिशात्मक स्विचिंग के लिए उपयोग किया जाता है। बॉल कोर में एक टी-आकार का थ्रू-होल डिज़ाइन है, जो लचीले ढंग से "एक इनलेट, दो आउटलेट," "दो इनलेट, एक आउटलेट," या "दो इनलेट, दो आउटलेट" नियंत्रण को सक्षम करता है। सुचारू स्विचिंग, टाइट सीलिंग और दो संगत मीडिया की एक साथ डिलीवरी इसे जटिल पाइपलाइनों में बहु-दिशात्मक प्रवाह नियंत्रण के लिए उपयुक्त बनाती है।

लागू परिदृश्य: जटिल पाइपलाइनों में बहु-दिशात्मक मीडिया स्विचिंग के लिए उपयुक्त, जैसे कि रासायनिक और पेट्रोलियम उद्योगों में मीडिया मिश्रण और पाइपलाइन रिवर्सल।

सहयोग के लाभ

एक स्रोत निर्माता के रूप में, DIYE VALVE के पास पर्याप्त इन्वेंट्री और स्थिर डिलीवरी समय है, जो विदेशी व्यापार ऑर्डर, वितरक स्टॉकिंग और बड़े और मध्यम आकार की इंजीनियरिंग परियोजनाओं का समर्थन करने की जरूरतों को पूरा कर सकता है; यह सुचारू सीमा शुल्क निकासी सुनिश्चित करने के लिए निर्यात दस्तावेजों और निरीक्षण रिपोर्टों का एक पूरा सेट प्रदान करता है; थोक खरीदारी पर स्तरीय छूट का आनंद लिया जा सकता है; यह एक पेशेवर तकनीकी टीम और व्यापक बिक्री-पश्चात सेवा से सुसज्जित है, और पारस्परिक लाभ और जीत-जीत परिणाम प्राप्त करने के लिए ग्राहकों को किसी भी समय तकनीकी सहायता और समाधान परामर्श प्रदान कर सकता है।

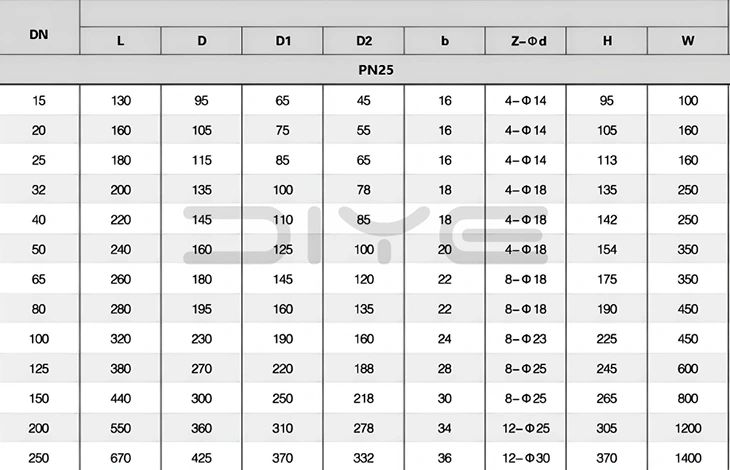

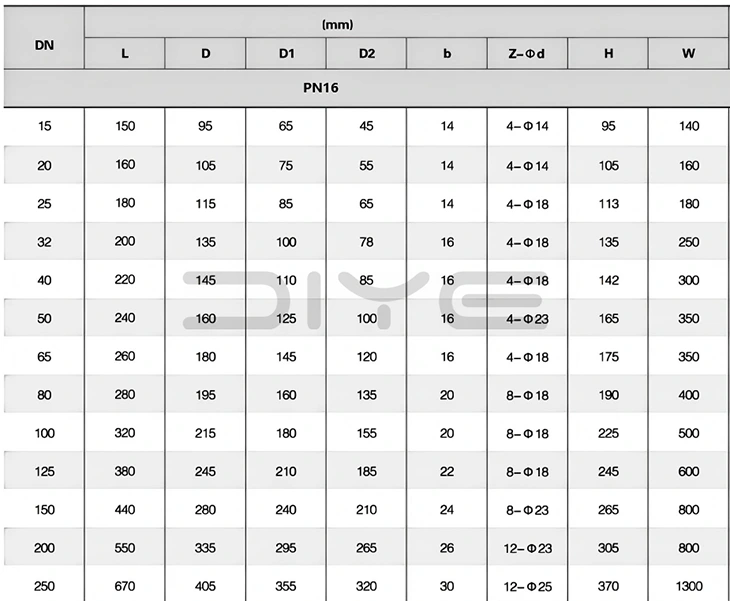

तकनीकी मापदंड

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: 3-वे स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व के एल-टाइप (एलटी-एल) और टी-टाइप (एलटी-टी) प्रवाह पैटर्न के बीच मुख्य तकनीकी अंतर क्या हैं? चयन कैसे करें?

ए: मुख्य अंतर प्रवाह फ़ंक्शन और लागू परिदृश्यों में निहित है:

1.एल-टाइप फ्लो पैटर्न (एलटी-एल): बॉल कोर में एल-आकार का थ्रू-होल होता है। यह केवल "एक इनलेट, दो आउटलेट" या "दो इनलेट, एक आउटलेट" के एक-तरफ़ा स्विचिंग का एहसास कर सकता है। यह एक साथ दो मीडिया को मर्ज नहीं कर सकता (क्रॉस-संदूषण से बचने के लिए)। यह कम प्रवाह प्रतिरोध और कोई अवशेष अवशेष प्रदान नहीं करता है, जो इसे पाइपलाइन शाखाकरण और मध्यम वितरण जैसे सरल मोड़/संगम परिदृश्यों के लिए आदर्श बनाता है।

2.टी-टाइप फ्लो पैटर्न (एलटी-टी): बॉल कोर में टी-आकार का थ्रू-होल होता है। यह "एक इनलेट, दो आउटलेट", "दो इनलेट, एक आउटलेट", या "दो इनलेट, दो आउटलेट" के लचीले द्विदिशात्मक स्विचिंग की अनुमति देता है। यह एक साथ दो संगत मीडिया को मर्ज कर सकता है, जो इसे रासायनिक और पेट्रोलियम उद्योगों जैसी जटिल पाइपलाइनों में बहु-दिशात्मक माध्यम स्विचिंग और मिश्रण के लिए उपयुक्त बनाता है।

चयन कोर: सरल डायवर्जन के लिए एल-प्रकार चुनें; जटिल संगम और बहु-दिशात्मक स्विचिंग के लिए टी-प्रकार चुनें।

प्रश्न: दो प्रवाह पैटर्न के बीच स्विच करने के लिए तकनीकी आवश्यकताएं क्या हैं? क्या जाम लगने या मीडियम चैनलिंग की संभावना है?

ए: तकनीकी स्विचिंग आवश्यकताएँ: दोनों प्रकार के लिए, हैंडल को पोजिशनिंग डिटेंट पर 90° घुमाया जाना चाहिए ताकि यह सुनिश्चित हो सके कि बॉल कोर पूरी तरह से अपनी जगह पर स्विच हो गया है, आधे खुले/आधे बंद स्थिति से बचा जा सके (जो मध्यम चैनलिंग और सीलिंग सतह के क्षरण का कारण बन सकता है)। बॉल कोर पर प्रभाव को कम करने के लिए स्विच करने से पहले पाइपलाइन को मध्यम दबाव से बंद करने की सिफारिश की जाती है।

विश्वसनीयता आश्वासन: Diye के उत्पाद सीएनसी परिशुद्धता-मशीनीकृत बॉल कोर और सीटों से सुसज्जित हैं, जो चिकनी, जाम-मुक्त स्विचिंग के लिए उच्च फिटिंग सटीकता सुनिश्चित करते हैं। सीलिंग सतहों को पूरी तरह से स्विच करने के बाद द्विदिश शून्य-रिसाव सीलिंग प्राप्त करने के लिए सटीक-ग्राउंड किया जाता है, जिससे मध्यम चैनलिंग समाप्त हो जाती है।

प्रश्न: क्या विशेष एलटी प्रवाह पैटर्न को अनुकूलित किया जा सकता है? कौन से तकनीकी पैरामीटर उपलब्ध कराने की आवश्यकता है?

उत्तर: हां, हम विशिष्ट एलटी प्रवाह पैटर्न के अनुकूलन का समर्थन करते हैं। निम्नलिखित मुख्य तकनीकी पैरामीटर प्रदान किए जाने चाहिए:

1.पाइपलाइन नाममात्र व्यास और निकला हुआ किनारा मानक।

2. मध्यम प्रकार, दबाव और तापमान।

3. विशिष्ट प्रवाह आवश्यकताएँ (उदाहरण के लिए, "तीन इनलेट, एक आउटलेट" या "एक इनलेट, तीन आउटलेट")।

4.स्थापना स्थान आयाम.

5.सामग्री संबंधी आवश्यकताएँ।
