टू-पीस फ्लैंज बॉल वाल्व: संरचनात्मक सिद्धांत, स्थापना नियम और अनुप्रयोग सीमाएँ

औद्योगिक द्रव प्रणालियों में अधिकांश ऑन-साइट विफलताएं और चयन त्रुटियां वाल्व विशेषताओं की सतही समझ से उत्पन्न होती हैं। कई इंजीनियरिंग व्यवसायी दो-टुकड़े वाले फ्लैंज बॉल वाल्वों को सामान्य ऑन-ऑफ घटकों के रूप में मानते हैं, उनके संरचनात्मक ट्रेड-ऑफ, दबाव-वहन सीमा और अंतर्निहित स्थापना तर्क को नजरअंदाज करते हैं। एक-टुकड़े वाले बॉल वाल्वों की तुलना में जिनमें दबाव प्रतिरोध की कमी होती है और उच्च रखरखाव लागत वाले तीन-टुकड़े वाले बॉल वाल्व होते हैं, दो-टुकड़े वाले फ्लैंज बॉल वाल्व सामान्य औद्योगिक अनुप्रयोगों के लिए संरचनात्मक ताकत, लागत दक्षता और परिचालन स्थिरता का इष्टतम संतुलन प्रदान करते हैं। हालाँकि, इसकी अनूठी संरचनात्मक डिजाइन स्पष्ट स्थापना सीमाओं और लागू कार्य स्थितियों के साथ आती है। ज्यादातर मामलों में, रिसाव, जैमिंग और वाल्व बॉडी क्षति जैसे सामान्य दोष उत्पाद की गुणवत्ता के मुद्दों के कारण नहीं होते हैं, बल्कि अनुचित स्थापना और बेमेल कामकाजी परिस्थितियों के कारण होते हैं। यह लेख खंडित बुनियादी ट्यूटोरियल और उद्योग की रूढ़िवादिता को तोड़ता है। यह संरचनात्मक सार, ऊर्ध्वाधर और क्षैतिज स्थापना तर्क, मानक संचालन दिशानिर्देश, निषिद्ध अनुप्रयोग परिदृश्यों और अक्सर पूछे जाने वाले प्रश्नों से दो-टुकड़ा निकला हुआ किनारा बॉल वाल्व का गहन विश्लेषण करता है, पाइपलाइन डिजाइन, क्षेत्र स्थापना और दैनिक रखरखाव के लिए व्यावहारिक और पेशेवर संदर्भ प्रदान करता है।

1. टू-पीस फ्लैंज बॉल वाल्व क्या है?

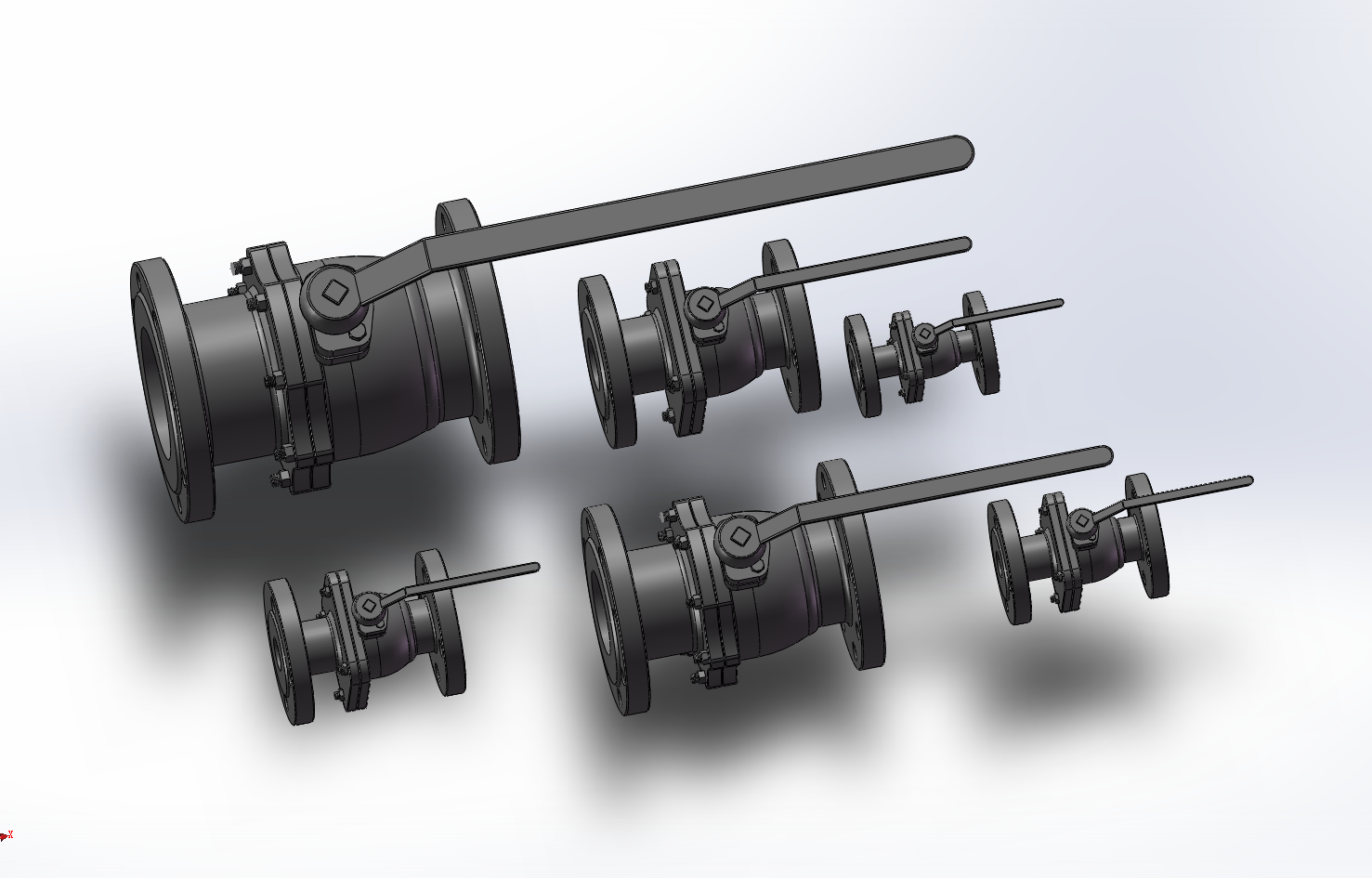

दो-टुकड़ा निकला हुआ किनारा बॉल वाल्व में एक विभाजित दो-खंड वाल्व बॉडी और एकीकृत निकला हुआ किनारा कनेक्शन संरचना होती है। इसे एक मुख्य वाल्व बॉडी और एक बोनट द्वारा इकट्ठा किया जाता है, जो उच्च शक्ति वाले बोल्ट के साथ बांधा जाता है, और गेंदों, वाल्व सीटों और स्टेम सीलिंग असेंबली सहित सटीक आंतरिक घटकों से सुसज्जित होता है। एक-टुकड़ा और तीन-टुकड़ा बॉल वाल्व के बीच एक मध्य स्थिति पर कब्जा करते हुए, यह सिविल इंजीनियरिंग, प्रकाश उद्योग, सामान्य रसायन और नगरपालिका द्रव प्रणालियों के लिए मुख्यधारा के मानक वाल्व के रूप में कार्य करता है। कई इंजीनियर अपने संरचनात्मक व्यापार-बंद की गहन समझ की कमी के कारण तीन प्रकार के बॉल वाल्व को भ्रमित करते हैं। इंटीग्रल कास्टिंग संरचनाओं के साथ वन-पीस बॉल वाल्व कम लागत वाले हैं, लेकिन सीमित दबाव प्रतिरोध और लगभग कोई रखरखाव नहीं है। थ्री-पीस बॉल वाल्व इनलाइन डिस्सेम्बली और कंपोनेंट रिप्लेसमेंट का समर्थन करते हैं, जो कठोर कामकाजी परिस्थितियों के लिए आदर्श हैं, फिर भी उच्च समग्र लागत के साथ। टू-पीस डिज़ाइन बाजार के अंतर को पूरी तरह से भर देता है। यह विभाजित वाल्वों की विश्वसनीय जकड़न और संरचनात्मक कठोरता को बरकरार रखता है, इंटीग्रल वाल्वों के दबाव दोष की भरपाई करता है, और तीन-टुकड़े वाले वाल्वों की जटिल डिस्सेप्लर संरचना से बचाता है। इंजीनियरिंग स्थिति के संदर्भ में, यह चरम कामकाजी परिस्थितियों के लिए एक पेशेवर वाल्व नहीं है, बल्कि अधिकांश सामान्य तरल प्रणालियों के लिए एक मानकीकृत और लागत प्रभावी समाधान है। यह 90-डिग्री त्वरित स्विचिंग और द्विदिश सीलिंग प्रदर्शन के साथ एक पूर्ण-पोर्ट प्रवाह डिज़ाइन को अपनाता है। पानी, तेल, पारंपरिक गैस और कमजोर संक्षारक मीडिया के साथ संगत, यह पीएन16 से पीएन40 तक दबाव ग्रेड को कवर करता है। स्थिर संचालन और कम विफलता दर के साथ, यह मानकीकृत पाइपलाइनों के लिए अत्यधिक उपयुक्त है जिन्हें दीर्घकालिक निरंतर संचालन और कम रखरखाव की आवश्यकता होती है।

2. क्या टू-पीस फ्लैंज बॉल वाल्व को लंबवत रूप से स्थापित किया जा सकता है?

औद्योगिक निर्माण में टू-पीस फ्लैंज बॉल वाल्व की ऊर्ध्वाधर स्थापना लंबे समय से एक विवादास्पद विषय रही है। व्यावहारिक निष्कर्ष स्पष्ट है: ऊर्ध्वाधर स्थापना संभव है, लेकिन सार्वभौमिक रूप से लागू नहीं है, काम करने की स्थिति और स्थापना विधियों पर सख्त प्रतिबंध के साथ, जो साइट पर सबसे अधिक अनदेखी की जाने वाली कमियों में से एक है। गुरुत्वाकर्षण-निर्भर चेक वाल्व से अलग, दो-टुकड़ा बॉल वाल्व खोलने और बंद करने के लिए पूर्व-कसी हुई वाल्व सीट सीलिंग और बॉल रोटेशन पर निर्भर करते हैं। सैद्धांतिक रूप से, क्षैतिज और ऊर्ध्वाधर दोनों स्थापना संरचनात्मक रूप से स्वीकार्य हैं। फिर भी, वर्टिकल माउंटिंग मध्यम अवसादन और स्टेम तनाव विचलन जैसे छिपे हुए जोखिमों को बढ़ाता है, सीधे सीलिंग स्थिरता और सेवा जीवन को कमजोर करता है। वर्टिकल इंस्टॉलेशन सामान्य तापमान और कम दबाव के तहत शुद्ध पानी, साफ पानी और पारंपरिक गैस सहित स्वच्छ मीडिया के लिए पूरी तरह से काम करता है, जिससे ऑपरेटिंग स्थिरता पर कोई प्रभाव नहीं पड़ता है। तलछट, ठोस कण, उच्च चिपचिपाहट या आसान क्रिस्टलीकरण वाले मीडिया के लिए, ऊर्ध्वाधर स्थापना की अनुशंसा नहीं की जाती है। ऊर्ध्वाधर वाल्व बॉडी के निचले हिस्से में अशुद्धियाँ लगातार जमा होती रहेंगी, जिससे सटीक वाल्व सीट की सतह खराब हो जाएगी और बॉल जैमिंग, माइक्रो लीकेज और अनस्मूथ स्विचिंग का कारण बनेगी - क्षैतिज रूप से स्थापित वाल्वों में समस्याएं शायद ही कभी देखी जाती हैं। इसके अलावा, ऊर्ध्वाधर स्थापना के लिए एक अटूट नियम है: वाल्व स्टेम को कभी भी नीचे की ओर नहीं लगाया जाना चाहिए। हैंडव्हील और एक्चुएटर्स का मुख ऊपर की ओर या बग़ल में होना चाहिए। नीचे की ओर स्थापना से स्टेम पैकिंग क्षेत्र में अवशिष्ट माध्यम और अशुद्धता जमा हो जाती है, जिससे धीरे-धीरे क्षरण, बाहरी रिसाव और अप्राप्य छिपे खतरे पैदा होते हैं।

3. टू-पीस फ्लैंज बॉल वाल्व के लिए मुख्य स्थापना दिशानिर्देश

अंतिम चरण के 80% से अधिक वाल्व विफलताएं गुणवत्ता दोषों के बजाय गैर-मानक स्थापना के कारण होती हैं। व्यावसायिक इंस्टॉलेशन केवल बोल्ट छेद और फास्टनिंग स्क्रू को संरेखित करने के बजाय पाइपलाइन तनाव, सीलिंग विचलन और मध्यम प्रभाव जोखिमों को खत्म करने पर केंद्रित है। फ़ील्ड-सत्यापित कोर ऑपरेशन दिशानिर्देश निम्नलिखित हैं।

3.1 छिपे हुए घर्षण से बचने के लिए पाइपलाइन पूर्व-उपचार

वेल्डिंग स्लैग, जंग, काटने वाले मलबे और अन्य कठोर कणों को हटाने के लिए स्थापना से पहले पूरी पाइपलाइन को अच्छी तरह से शुद्ध और फ्लश करें। टू-पीस बॉल वाल्व की वाल्व सीट एक उच्च-परिशुद्धता दर्पण सीलिंग संरचना को अपनाती है। छोटी कठोर अशुद्धियाँ अपरिवर्तनीय खरोंच और स्थायी सूक्ष्म रिसाव का कारण बनेंगी, जो नए वाल्वों की अल्पकालिक विफलता का प्राथमिक कारण है।

3.2 शून्य-तनाव निकला हुआ किनारा संरेखण

फ़्लैंज छिद्रों को संरेखित करने के लिए पाइपलाइनों को कभी भी जबरन न खींचें या निचोड़ें। कठोर दो-टुकड़ा वाल्व शरीर मजबूर तनाव के तहत सूक्ष्म विरूपण के लिए प्रवण होता है। जब सिस्टम दबाव में उतार-चढ़ाव होता है, तो विकृत वाल्व बॉडी को सीलिंग विफलता या यहां तक ​​कि क्रैकिंग का सामना करना पड़ेगा। समान दबाव वितरण के लिए फ्लैंज सतहों की प्राकृतिक फिटिंग और केंद्रित गैस्केट प्लेसमेंट सुनिश्चित करें।

3.3 विकर्ण और क्रमिक बोल्ट कसना

एक तरफ को एक बार में पूरी तरह से कसने के बजाय फ्लैंज बोल्ट को तिरछे और कई चरणों में जकड़ें। असममित संपीड़न के कारण असंतुलित गैस्केट तनाव और सूक्ष्म निकला हुआ किनारा विरूपण होता है, जिससे साइट पर एक आम समस्या होती है: कम दबाव में कोई रिसाव नहीं होता है लेकिन उच्च दबाव में स्पष्ट रिसाव होता है।

3.4 स्थापना के बाद पूर्ण-स्ट्रोक दबाव परीक्षण

स्थापना के तुरंत बाद वाल्व को औपचारिक संचालन में न डालें। सीलिंग प्रदर्शन को सत्यापित करने और जाम या तनाव-प्रेरित अटक दोषों की जांच करने के लिए पूरी तरह से खुले और पूरी तरह से बंद दोनों स्थितियों में दबाव परीक्षण करें, जिससे संभावित जोखिमों को पहले से ही समाप्त किया जा सके।

3.5 पर्याप्त संचालन और रखरखाव स्थान आरक्षित करें

वाल्व स्टेम, हैंडव्हील और इलेक्ट्रिक या वायवीय एक्चुएटर्स के आसपास पर्याप्त निकासी सुरक्षित रखें। अवरुद्ध स्थान दैनिक स्विचिंग ऑपरेशन और बाद में नियमित रखरखाव में बाधा उत्पन्न करेगा।

4. सख्त वर्जित स्थापना परिदृश्य

जबकि टू-पीस फ्लैंज बॉल वाल्व में सार्वभौमिक स्थिरता और लागत लाभ होते हैं, उनमें अंतर्निहित संरचनात्मक सीमाएं होती हैं। विशिष्ट परिदृश्यों में अनुचित अनुप्रयोग से अपरिवर्तनीय टूट-फूट और संभावित सुरक्षा खतरे पैदा होंगे, जो स्पष्ट इंजीनियरिंग वर्जनाएँ हैं।

4.1 सतत उत्पादन लाइनें जिन्हें बार-बार रखरखाव की आवश्यकता होती है

दो-टुकड़े वाली बोल्ट संरचना आंतरिक घिसे हुए हिस्सों के इनलाइन प्रतिस्थापन का समर्थन नहीं कर सकती है। एक बार जब वाल्व सीटें या सील खराब हो जाएं, तो पूरे वाल्व को हटा दिया जाना चाहिए और रखरखाव के लिए पाइपलाइन को काट दिया जाना चाहिए। यह नियमित सफाई और पार्ट प्रतिस्थापन की आवश्यकता वाले 24 घंटे के निरंतर उत्पादन परिदृश्यों पर लागू नहीं है, जहां तीन-टुकड़े बॉल वाल्व एकमात्र व्यवहार्य विकल्प हैं।

4.2 पार्टिकुलेट, क्रिस्टलीय या उच्च-चिपचिपापन मीडिया के साथ कार्य करने की स्थितियाँ

तीन-टुकड़े वाले वाल्वों के विपरीत, जो तेजी से अलग करने और सफाई का समर्थन करते हैं, दो-टुकड़े वाले वाल्वों को आंतरिक जमा को साफ करने के लिए आसानी से अलग नहीं किया जा सकता है। अशुद्ध मीडिया के साथ लंबे समय तक संचालन से सीलिंग सतह पर लगातार घर्षण और गेंद जाम हो जाएगी, जिससे विफलता की संभावना तेजी से बढ़ जाएगी।

4.3 गंभीर जल हथौड़ा और बार-बार दबाव में उतार-चढ़ाव वाली पाइपलाइनें

इंटीग्रल वाल्व और प्रबलित तीन-पीस वाल्व की तुलना में टू-पीस स्प्लिट संरचना में कम प्रभाव प्रतिरोध होता है। बार-बार पानी के हथौड़े के प्रभाव और भारी दबाव परिवर्तन से फास्टनिंग बोल्ट ढीले हो जाएंगे और सीलिंग पूर्व-कसने वाले बल को कम कर दिया जाएगा, जिसके परिणामस्वरूप लगातार मध्यम रिसाव होगा।

4.4 दीर्घकालिक थ्रॉटलिंग विनियमन

टू-पीस फ्लैंज बॉल वाल्व को थ्रॉटलिंग सेवा के बजाय ऑन-ऑफ नियंत्रण के लिए सख्ती से डिज़ाइन किया गया है। लंबे समय तक आधे-खुले संचालन से वाल्व सीट पर उच्च गति का माध्यम खरोंच हो जाएगा, दर्पण सीलिंग परत तेजी से खराब हो जाएगी और अपरिवर्तनीय रिसाव हो जाएगा। यह केवल तात्कालिक प्रवाह समायोजन की अनुमति देता है, निरंतर थ्रॉटलिंग की नहीं।

4.5 विस्फोट-रोधी परिदृश्यों में गैर-मानक स्थापना

ज्वलनशील और विस्फोटक मीडिया के लिए, स्थैतिक उन्मूलन उपकरणों को छोड़ने या तने को नीचे की ओर स्थापित करने से स्थैतिक संचय और मध्यम जमाव होगा, जिससे गंभीर विस्फोट और आग का खतरा होगा।5. टू-पीस के बारे में अक्सर पूछे जाने वाले प्रश्न

5. टू-पीस फ्लैंज बॉल वाल्व इंस्टालेशन के बारे में अक्सर पूछे जाने वाले प्रश्न

Q1: कौन सी स्थापना विधि लंबी सेवा जीवन प्रदान करती है, ऊर्ध्वाधर या क्षैतिज?

बिना किसी अशुद्धियों वाले स्वच्छ मीडिया के लिए, इंस्टॉलेशन आसन का सेवा जीवन पर बहुत कम प्रभाव पड़ता है। तलछट-प्रवण मीडिया के लिए, क्षैतिज स्थापना कहीं अधिक स्थिर है। यह प्रभावी रूप से आंतरिक अशुद्धता जमाव से बचाता है और सीलिंग सतह के घिसाव को कम करता है, जिससे यह जटिल कामकाजी परिस्थितियों के लिए पसंदीदा समाधान बन जाता है।

Q2: स्थापना के बाद वाल्व केवल उच्च दबाव में ही क्यों लीक होते हैं लेकिन कम दबाव में नहीं?

ऐसी 90% से अधिक विफलताएं असमान बोल्ट कसने, गैसकेट ऑफसेट और असंबंधित पाइपलाइन तनाव के कारण होती हैं। कम दबाव में संरचनात्मक विचलन महत्वहीन होते हैं लेकिन उच्च दबाव में बढ़ जाते हैं, जिससे सीलिंग विफलता हो जाती है। समस्या को तिरछे बोल्ट को फिर से जोड़कर और पाइपलाइन तनाव को खत्म करके हल किया जा सकता है।

Q3: क्या टू-पीस फ्लैंज बॉल वाल्व स्वचालित एक्चुएटर्स से मेल खा सकते हैं?

हाँ। मानक उच्च-प्लेटफ़ॉर्म दो-टुकड़ा निकला हुआ किनारा बॉल वाल्व इलेक्ट्रिक और वायवीय एक्चुएटर्स के साथ पूरी तरह से संगत हैं। वे दूरस्थ स्वचालित नियंत्रण का समर्थन करते हैं और स्वचालित द्रव पाइपलाइनों के लिए लागत प्रभावी विकल्प हैं।

Q4: नए स्थापित वाल्वों के जाम होने का क्या कारण है?

सामान्य कारणों में पाइपलाइन की अशुद्धियों से सीलिंग सतह खरोंच, मजबूर निकला हुआ किनारा संरेखण के कारण सूक्ष्म विरूपण, और दबाव राहत परीक्षण संचालन की कमी शामिल है। ये उत्पाद गुणवत्ता समस्याओं के बजाय सामान्य स्थापना त्रुटियाँ हैं।

Q5: टू-पीस और थ्री-पीस फ्लैंज बॉल वाल्व के बीच चयन कैसे करें?

कम रखरखाव आवृत्ति और लागत-नियंत्रण मांगों के साथ पारंपरिक कामकाजी परिस्थितियों के लिए टू-पीस बॉल वाल्व का चयन करें। कठोर संक्षारक वातावरण, आसानी से दूषित मीडिया और इनलाइन रखरखाव की आवश्यकता वाले निरंतर उत्पादन प्रणालियों के लिए थ्री-पीस बॉल वाल्व चुनें। दोनों के बीच कोई पूर्ण श्रेष्ठता नहीं है - केवल परिदृश्य-आधारित उपयुक्तता है।

निष्कर्ष

टू-पीस फ्लैंज बॉल वाल्व का मुख्य इंजीनियरिंग मूल्य अधिकांश सामान्य औद्योगिक तरल परिदृश्यों के लिए उनकी उत्कृष्ट अनुकूलनशीलता में निहित है। स्थिर संरचना, परिपक्व प्रदर्शन और नियंत्रणीय लागत के साथ, वे आधुनिक औद्योगिक पाइपलाइनों के बुनियादी और मुख्य घटक बन गए हैं। अधिकांश वाल्व विफलताओं को अंतर्निहित उत्पाद दोषों के बजाय काम करने की स्थिति बेमेल और गैर-मानक स्थापना के लिए जिम्मेदार ठहराया जाता है। इसके संरचनात्मक ट्रेड-ऑफ, स्थापना सीमाओं और अनुप्रयोग वर्जनाओं की गहन समझ इंजीनियरों को रूढ़िवादी स्थापना गलतियों से बचने, दीर्घकालिक परिचालन स्थिरता को अधिकतम करने, समग्र रखरखाव लागत को कम करने और अंततः औद्योगिक द्रव प्रणालियों के सुरक्षित, कुशल और टिकाऊ संचालन का एहसास करने में मदद करती है।
