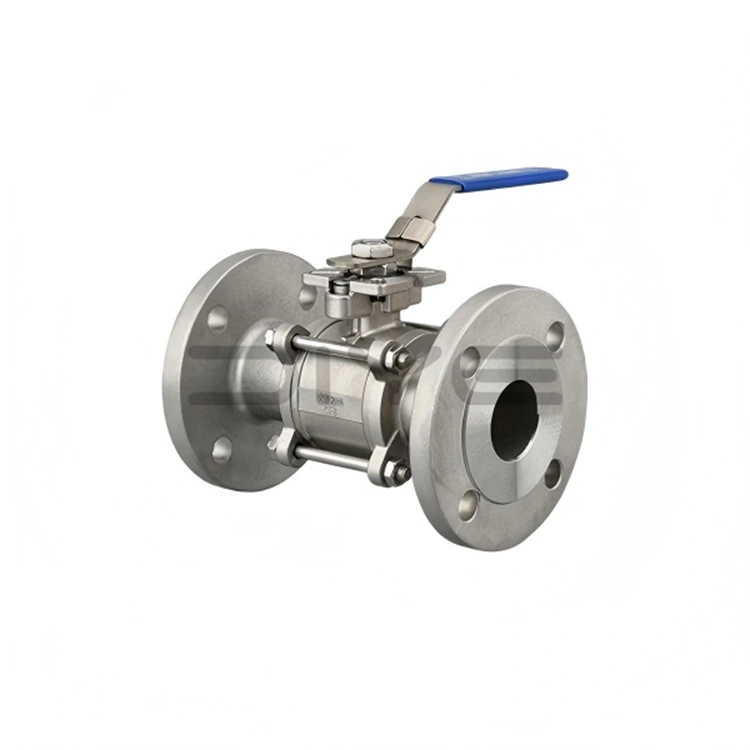

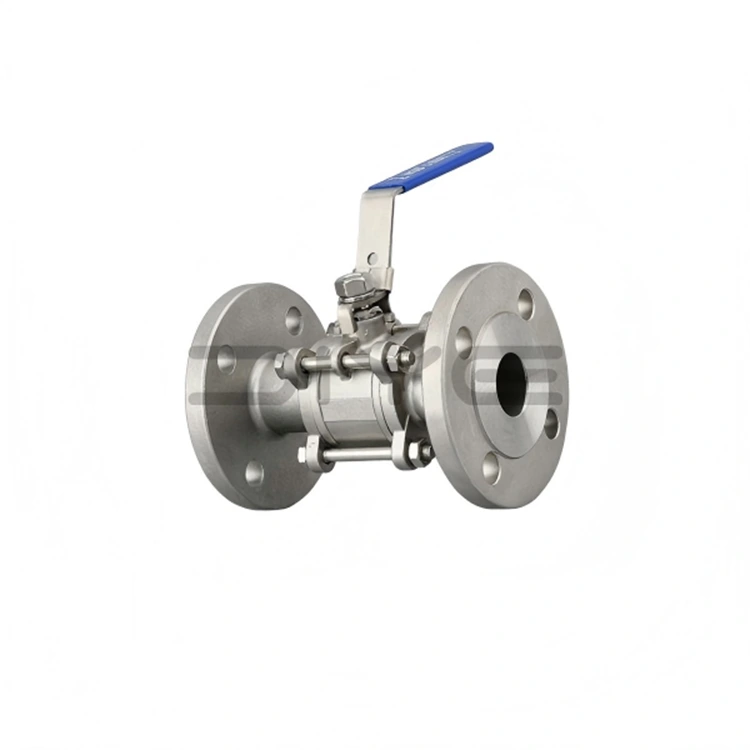

माउंटिंग पैड के साथ 3पीसी फ्लैंज बॉल वाल्व

माउंटिंग पैड के साथ हमारा 3पीसी फ्लैंज बॉल वाल्व सीधे एक्चुएटर माउंटिंग और इन-लाइन रखरखाव के लिए डिज़ाइन किया गया है। मुख्य बॉडी का निर्माण 304 या 316एल स्टेनलेस स्टील (विशिष्ट अनुप्रयोगों के लिए कच्चा स्टील उपलब्ध है) से किया गया है, जिसमें बोल्टेड थ्री-पीस वाल्व बॉडी संरचना और आईएसओ 5211 मानकों के अनुरूप एक उच्च प्लेटफ़ॉर्म डिज़ाइन शामिल है। यह वायवीय/विद्युत स्वचालन नियंत्रण का समर्थन करता है और जीबी (चीनी राष्ट्रीय मानक), एएनएसआई (अमेरिकी मानक), और डीआईएन (जर्मन मानक) निकला हुआ किनारा मानकों के अनुरूप है। एक व्यापक गुणवत्ता नियंत्रण प्रणाली सभी उत्पादन बैचों में लगातार प्रदर्शन सुनिश्चित करती है।

मुख्य संरचनात्मक लाभ

1. तीन-टुकड़ा वियोज्य संरचना

- एक बाएं वाल्व बॉडी, एक दाएं वाल्व बॉडी और एक मध्य वाल्व बॉडी (बॉल कोर और स्टेम असेंबली सहित) से बना, बोल्ट से सुरक्षित।

- पाइपलाइन से वाल्व को पूरी तरह से अलग किए बिना ऑनलाइन रखरखाव संभव है। बस बोल्ट को ढीला करें, मध्य वाल्व बॉडी को हटा दें, और आसान सफाई, रखरखाव और कमजोर हिस्सों के प्रतिस्थापन के लिए बॉल कोर, सील और अन्य आंतरिक घटकों को तुरंत हटा दें।

- वितरित तनाव वितरण वाल्व बॉडी की समग्र ताकत को बढ़ाता है, जिससे यह मध्यम और उच्च दबाव पाइपलाइन संचालन के लिए उपयुक्त हो जाता है और वाल्व बॉडी विरूपण और रिसाव को प्रभावी ढंग से रोकता है।

- रखरखाव के लिए डाउनटाइम को कम करता है और रखरखाव की लागत को कम करता है, जिससे यह लगातार रखरखाव की आवश्यकता वाली जटिल परिचालन स्थितियों के लिए विशेष रूप से उपयुक्त हो जाता है।

2. आईएसओ 5211 मानक के अनुरूप उच्च-प्लेटफ़ॉर्म स्टेम संरचना

- एकीकृत उच्च-प्लेटफ़ॉर्म शीर्ष डिज़ाइन पूरी तरह से आईएसओ 5211 मानकों का अनुपालन करता है, जो अतिरिक्त समर्थन के बिना वायवीय/इलेक्ट्रिक एक्चुएटर्स की सीधी स्थापना की अनुमति देता है।

- माउंटिंग पैड के साथ 3-पीस फ्लैंज बॉल वाल्व में बॉटम-माउंटेड स्टेम संरचना और एक डुअल-डिस्क स्प्रिंग स्वचालित पैकिंग संपीड़न डिज़ाइन की सुविधा है, जो स्टेम सीलिंग प्रदर्शन को अनुकूलित करता है और वाल्व कक्ष में असामान्य दबाव बढ़ने की स्थिति में स्टेम इजेक्शन को रोकता है, जिससे परिचालन सुरक्षा बढ़ती है।

- कुछ मॉडल स्थैतिक बिजली को प्रभावी ढंग से जारी करने और स्थैतिक बिल्डअप के कारण होने वाले सुरक्षा खतरों को रोकने के लिए एक एंटी-स्टैटिक डिवाइस से लैस हैं, जो इसे ज्वलनशील और विस्फोटक मीडिया अनुप्रयोगों के लिए उपयुक्त बनाता है।

- स्वचालित नियंत्रण और रिमोट ऑपरेशन का समर्थन करता है, असेंबली लाइन उत्पादन और अप्राप्य परिदृश्यों में परिचालन दक्षता में सुधार करता है।

विशिष्टताएँ और मानक

1. आकार सीमा: DN10-DN200 (1/4 इंच-8 इंच)

2. फ्लैंज मानक: जीबी (घरेलू इंजीनियरिंग परियोजनाएं), एएनएसआई (उत्तरी अमेरिकी बाजार), डीआईएन (यूरोपीय बाजार)

3. वाल्व बॉडी सामग्री: 304 स्टेनलेस स्टील, 316L स्टेनलेस स्टील, कास्ट स्टील (ऑपरेटिंग स्थितियों के अनुसार अनुकूलन योग्य)

सीलिंग सामग्री और प्रदर्शन

1. पॉलीटेट्राफ्लुओरोएथिलीन (पीटीएफई): मजबूत संक्षारण प्रतिरोध, उत्कृष्ट सीलिंग प्रभाव, तापमान रेंज -29 ℃ से + 150 ℃, कम लागत, सामान्य तापमान, दबाव और कण-मुक्त मीडिया स्थितियों के लिए उपयुक्त, सबसे व्यापक रूप से उपयोग किया जाता है, और द्विदिश शून्य-रिसाव सीलिंग प्राप्त कर सकता है।

2. पॉलीफेनिलीन सल्फाइड (पीपीएल): माउंटिंग पैड के साथ 3 पीसी फ्लैंज बॉल वाल्व, बेहतर उच्च तापमान प्रतिरोध और पहनने के प्रतिरोध, -29 ℃ से +300 ℃ तक तापमान प्रतिरोध, उच्च तापमान, उच्च दबाव और मामूली कणों वाले मीडिया के लिए उपयुक्त, पेट्रोलियम और रासायनिक उद्योगों, स्थिर सीलिंग और लंबी सेवा जीवन जैसी जटिल औद्योगिक स्थितियों के लिए उपयुक्त।

3. प्रबलित पॉलीटेट्राफ्लुओरोएथिलीन (आरपीटीएफई): पीटीएफई के आधार पर अनुकूलित और प्रबलित, यह संक्षारण प्रतिरोध और पहनने के प्रतिरोध को जोड़ती है, जो इसे विभिन्न पारंपरिक और हल्के से जटिल परिचालन स्थितियों के लिए उपयुक्त बनाती है, जिससे सीलिंग विश्वसनीयता में और वृद्धि होती है।

सेवा और समर्थन

माउंटिंग पैड के साथ 3पीसी फ्लैंज बॉल वाल्व के निर्यात के 10 वर्षों से अधिक के अनुभव का लाभ उठाते हुए, DIYE वाल्व ने एक पेशेवर बिक्री के बाद सेवा टीम की स्थापना की है। बिक्री के बाद की पूछताछ या गलती रिपोर्ट प्राप्त होने पर, हम 24 घंटों के भीतर जवाब देंगे, समस्या का तुरंत निवारण करेंगे और ग्राहक उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए समाधान प्रदान करेंगे।

हम त्वरित शिपमेंट, ग्राहक प्रतिस्थापन आवश्यकताओं को पूरा करने और डाउनटाइम घाटे को कम करने के लिए मूल और संगत स्पेयर पार्ट्स (सीलिंग रिंग, बोल्ट, वाल्व स्टेम इत्यादि) की एक बड़ी सूची बनाए रखते हैं। हम इंस्टॉलेशन विशिष्टताओं, दैनिक रखरखाव और समस्या निवारण को कवर करते हुए मुफ्त तकनीकी मार्गदर्शन भी प्रदान करते हैं, और ग्राहक के अनुरोध पर साइट पर तकनीकी सेवाएं प्रदान कर सकते हैं।

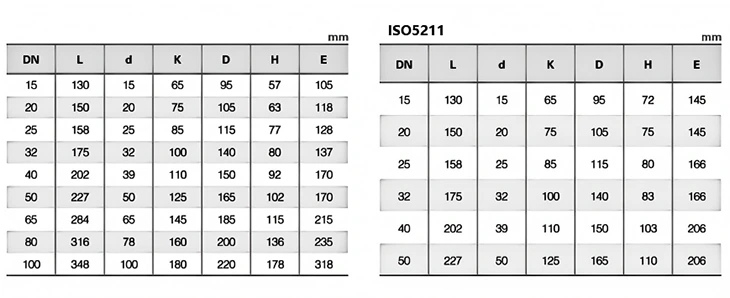

तकनीकी मापदंड

पूछे जाने वाले प्रश्न

प्रश्न: थ्री-पीस हाई-प्लेटफ़ॉर्म फ़्लैंग्ड बॉल वाल्व के निरीक्षण के लिए किन मानकों का पालन किया जाता है? मानकों को पूरा करने के लिए कौन से प्रदर्शन संकेतक सुनिश्चित किए जाते हैं?

ए: थ्री-पीस हाई-प्लेटफ़ॉर्म फ़्लैंग्ड बॉल वाल्व निरीक्षण के लिए जीबी/टी-13927 और एपीआई 598 मानकों का सख्ती से पालन करता है। फैक्ट्री छोड़ने से पहले, प्रत्येक वाल्व सख्त दबाव परीक्षण (पानी का दबाव और वायु दबाव), आयामी सटीकता परीक्षण, सीलिंग प्रदर्शन परीक्षण और उपस्थिति निरीक्षण से गुजरता है। ये परीक्षण सुनिश्चित करते हैं कि मुख्य प्रदर्शन संकेतक जैसे दबाव वहन क्षमता, सीलिंग प्रदर्शन और आयामी सटीकता मानकों को पूरा करते हैं, और अयोग्य उत्पादों को कारखाने छोड़ने से सख्ती से प्रतिबंधित किया जाता है।

प्रश्न: यदि थ्री-पीस हाई-प्लेटफॉर्म फ्लैंज्ड बॉल वाल्व की सील रिंग क्षतिग्रस्त हो जाए तो क्या मैं तुरंत उपयुक्त सहायक उपकरण खरीद सकता हूं?

उत्तर: हाँ. एक स्रोत निर्माता के रूप में, डाये मूल संगत सील रिंग और विभिन्न सहायक उपकरण (जैसे बोल्ट और वाल्व स्टेम) का दीर्घकालिक स्टॉक रखता है। हम आपकी सहायक प्रतिस्थापन आवश्यकताओं को पूरा करने, उपकरण डाउनटाइम घाटे को कम करने और सुचारू और कुशल प्रतिस्थापन सुनिश्चित करने के लिए प्रतिस्थापन पर मुफ्त तकनीकी मार्गदर्शन प्रदान करने के लिए सामान शीघ्रता से वितरित कर सकते हैं।

प्रश्न: थ्री-पीस हाई-प्लेटफ़ॉर्म फ़्लैंग्ड बॉल वाल्व के वाल्व बॉडी, बॉल कोर और वाल्व स्टेम के लिए वैकल्पिक मुख्य सामग्रियां क्या हैं? सामग्री का चयन कैसे करें?

ए: मुख्य वैकल्पिक मुख्य सामग्रियों में तीन प्रकार शामिल हैं: 304 स्टेनलेस स्टील, 316 एल स्टेनलेस स्टील, और कार्बन स्टील। चयन संदर्भ इस प्रकार है: ① 304 स्टेनलेस स्टील: पारंपरिक पानी, तेल, गैस और कमजोर एसिड-बेस गैर-मजबूत संक्षारण कार्य स्थितियों के लिए उपयुक्त, उत्कृष्ट लागत प्रदर्शन के साथ, सामान्य औद्योगिक और नागरिक पाइपलाइनों के लिए उपयुक्त; ② 316L स्टेनलेस स्टील: मोलिब्डेनम तत्व के साथ जोड़ा गया, जिसमें मजबूत संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध है, जो मजबूत एसिड-बेस, समुद्री जल और रासायनिक सॉल्वैंट्स जैसी जटिल कामकाजी परिस्थितियों के लिए उपयुक्त है, और पेट्रोलियम और फार्मास्यूटिकल्स जैसे उच्च-अंत परिदृश्यों के लिए उपयुक्त है; ③ कार्बन स्टील: उच्च संरचनात्मक ताकत और उत्कृष्ट दबाव-असर प्रदर्शन, उच्च दबाव, गैर-संक्षारक कार्य स्थितियों और भारी भार परिदृश्यों के लिए उपयुक्त। सभी सामग्रियां Diye के मूल कारखाने द्वारा उत्पादित की जाती हैं और इन्हें आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
