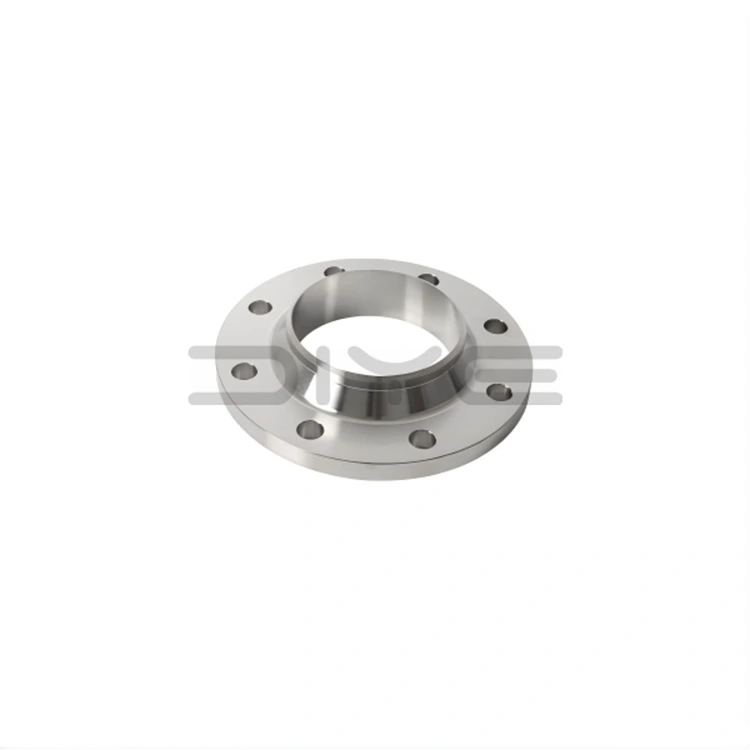

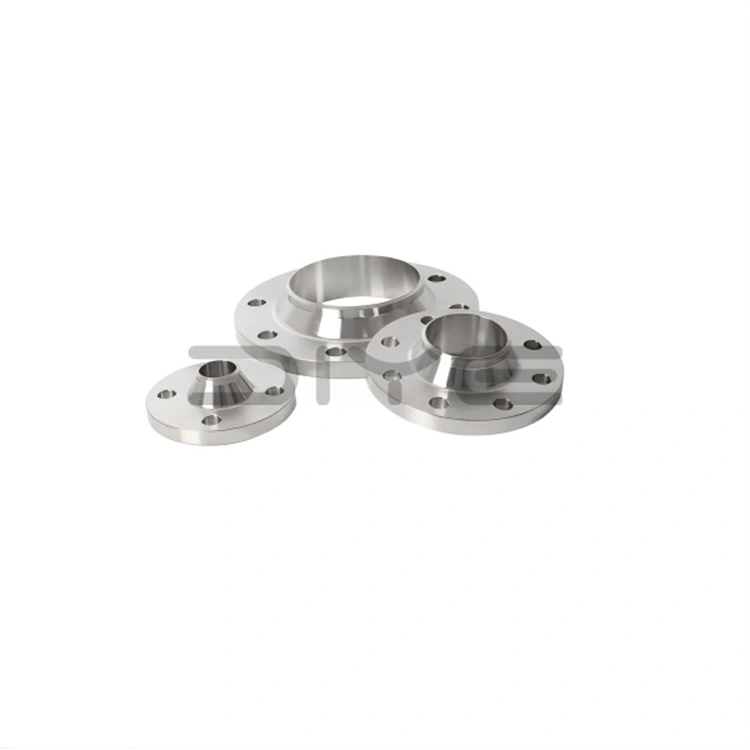

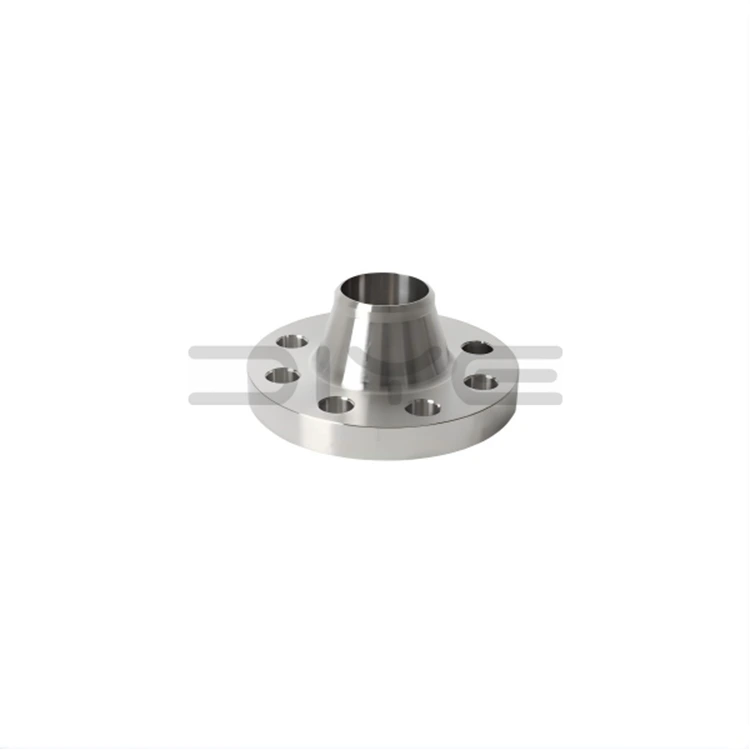

एएनएसआई बी16.5 वेल्ड गर्दन निकला हुआ किनारा

प्रत्येक DIY वाल्व ANSI B16.5 वेल्ड नेक फ्लैंज कठोर परीक्षण से गुजरता है, जिसमें आयामी निरीक्षण, सामग्री सत्यापन, अल्ट्रासोनिक परीक्षण और दबाव परीक्षण शामिल है, जो ANSI B16.5 और अंतरराष्ट्रीय गुणवत्ता मानकों का पूर्ण अनुपालन सुनिश्चित करता है। कच्चे माल से लेकर तैयार उत्पादों तक हमारी लंबवत एकीकृत उत्पादन प्रक्रिया, विभिन्न महत्वपूर्ण अनुप्रयोगों में लगातार उत्पाद की गुणवत्ता, पता लगाने की क्षमता और विश्वसनीय प्रदर्शन की गारंटी देती है।

डिज़ाइन और संरचना

1. मानक अनुपालन: एएनएसआई/एएसएमई बी16.5 मानकों के साथ पूरी तरह से अनुपालन, बड़े व्यास वाले कस्टम डिज़ाइन के समर्थन के साथ, 150 से 2500 तक दबाव रेटिंग और 1/2 इंच से 24 इंच तक नाममात्र व्यास (एनपीएस) को कवर करता है।

2. इंटीग्रल फोर्ज्ड निर्माण: एएनएसआई बी16.5 वेल्ड नेक फ्लैंज में एक चिकनी संक्रमण चाप के साथ एक लंबी, पतला, उच्च-गर्दन डिजाइन है, जो ए105 कार्बन स्टील, एफ304/एफ316एल स्टेनलेस स्टील और मिश्र धातु स्टील सहित उच्च गुणवत्ता वाली अमेरिकी मानक सामग्री से बना है।

3. सटीक सीलिंग सतहें: एक तंग गैसकेट फिट और रिसाव-मुक्त प्रदर्शन सुनिश्चित करने के लिए मानक उठाए गए चेहरे (आरएफ), रिंग संयुक्त चेहरे (आरजे), और चेहरे की खुरदरी सतह (एमएफएम) को सीएनसी मशीनिंग का उपयोग करके मशीनीकृत किया जाता है।

4. बट वेल्ड कनेक्शन: पाइपलाइनों में पूर्ण-प्रवेश बट वेल्डिंग के लिए डिज़ाइन किया गया है, जो निर्बाध तनाव हस्तांतरण सुनिश्चित करता है और हब के निचले भाग में तनाव एकाग्रता को समाप्त करता है।

प्रमुख लाभ

1. असाधारण तापमान और दबाव प्रतिरोध: विशेष रूप से गंभीर थर्मल साइक्लिंग, उच्च दबाव, कंपन और थर्मल रेंगने का सामना करने के लिए डिज़ाइन किया गया है, जो सबसे अधिक मांग वाले कामकाजी वातावरण के लिए उपयुक्त है।

2. स्थायी रूप से स्थिर सीलिंग: मजबूत वेल्डेड जोड़ और सटीक-मशीनीकृत सीलिंग सतहें एक स्थायी, रखरखाव-मुक्त सील प्रदान करती हैं, जो खतरनाक और विषाक्त मीडिया वातावरण के लिए महत्वपूर्ण है।

3. बेहतर संरचनात्मक कठोरता: एएनएसआई बी 16.5 वेल्ड नेक फ्लैंज हाई-नेक डिजाइन उत्कृष्ट कठोरता, विरूपण के प्रतिरोध और थकान प्रतिरोध प्रदान करता है, जो चक्रीय लोडिंग के तहत लंबी सेवा जीवन सुनिश्चित करता है।

4. निरीक्षण योग्य और विश्वसनीय: पूर्ण प्रवेश वेल्ड गैर-विनाशकारी परीक्षण (एनडीटी) की अनुमति देते हैं, जिससे यह सुनिश्चित होता है कि उत्पाद की गुणवत्ता कड़े उद्योग मानकों को पूरा करती है।

5. व्यापक विशिष्टताएँ और स्थिर आपूर्ति: इन-हाउस उत्पादन पर्याप्त इन्वेंट्री, समय पर डिलीवरी और वैश्विक ग्राहकों को लागत प्रभावी उत्पाद प्रदान करने की क्षमता सुनिश्चित करता है।

औद्योगिक अनुप्रयोग

DIYE वाल्व ANSI B16.5 वेल्ड नेक फ्लैंज निम्नलिखित प्रमुख अनुप्रयोग परिदृश्यों के लिए पसंदीदा मानक उत्पाद हैं:

1. तेल और गैस उद्योग: पाइपलाइन, रिफाइनरियां और अपतटीय प्लेटफार्म।

2. रासायनिक उद्योग: उच्च तापमान, उच्च दबाव और संक्षारक मीडिया सिस्टम।

3. विद्युत उत्पादन उद्योग: स्टीम पाइपलाइन, बॉयलर लूप और पावर प्लांट सहायक प्रणालियाँ।

4. दबाव पोत: भंडारण टैंक, रिएक्टर और प्रक्रिया उपकरण जिन्हें उच्चतम अखंडता की आवश्यकता होती है।

5. उच्च-अखंडता पाइपिंग: ज्वलनशील, विस्फोटक और अत्यधिक जहरीले तरल पदार्थों के परिवहन के लिए सिस्टम।

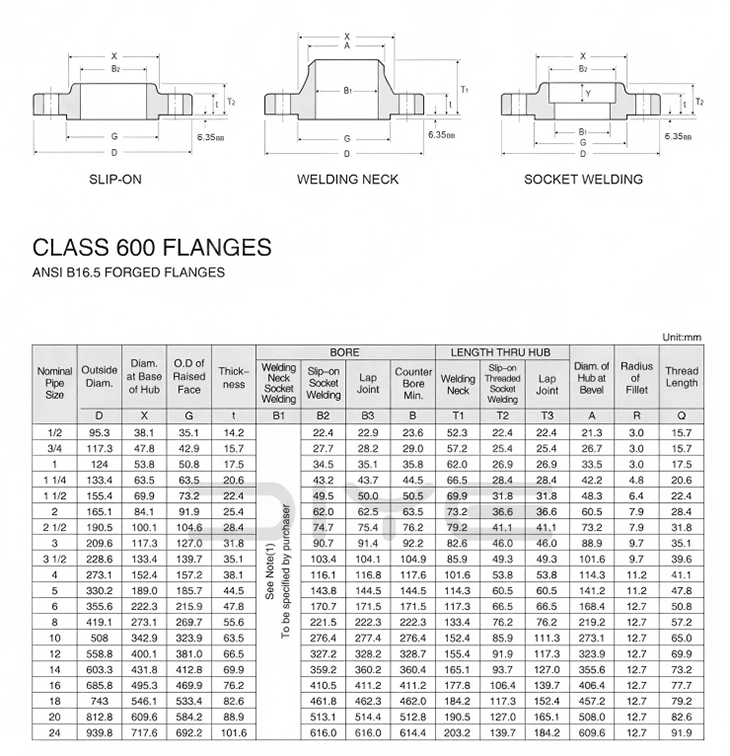

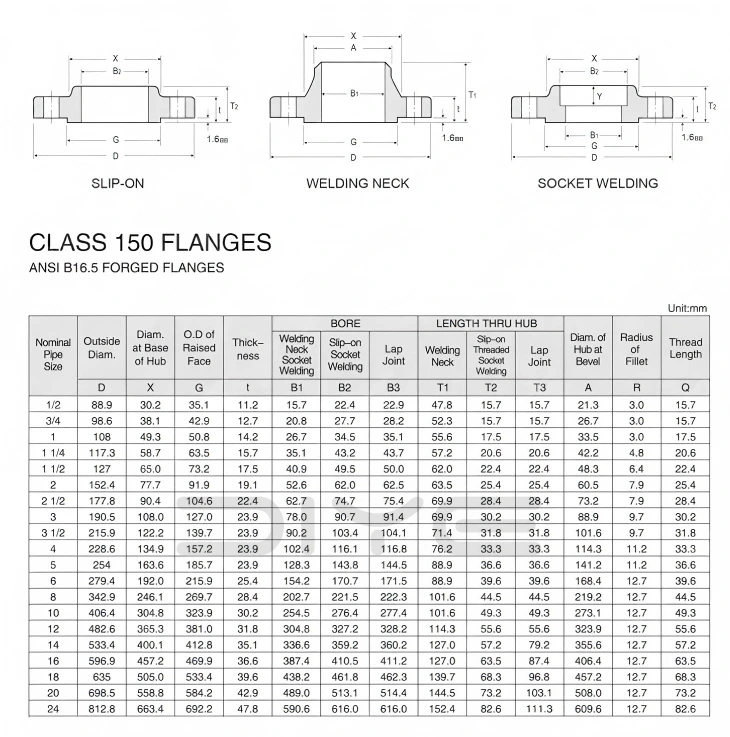

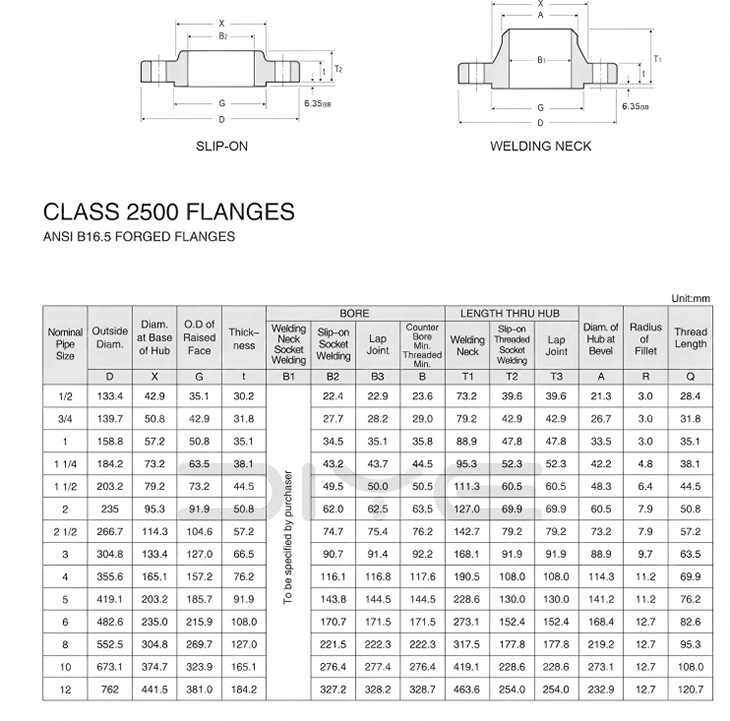

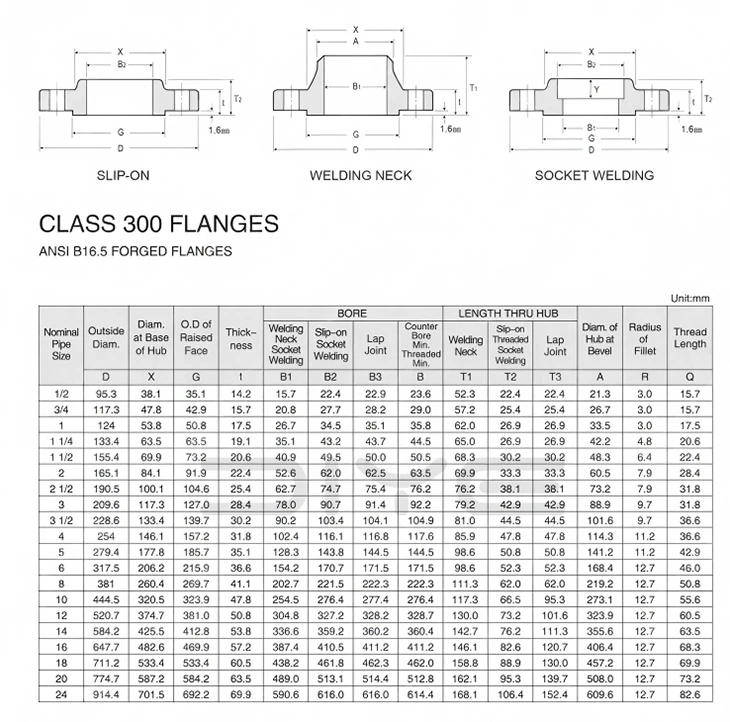

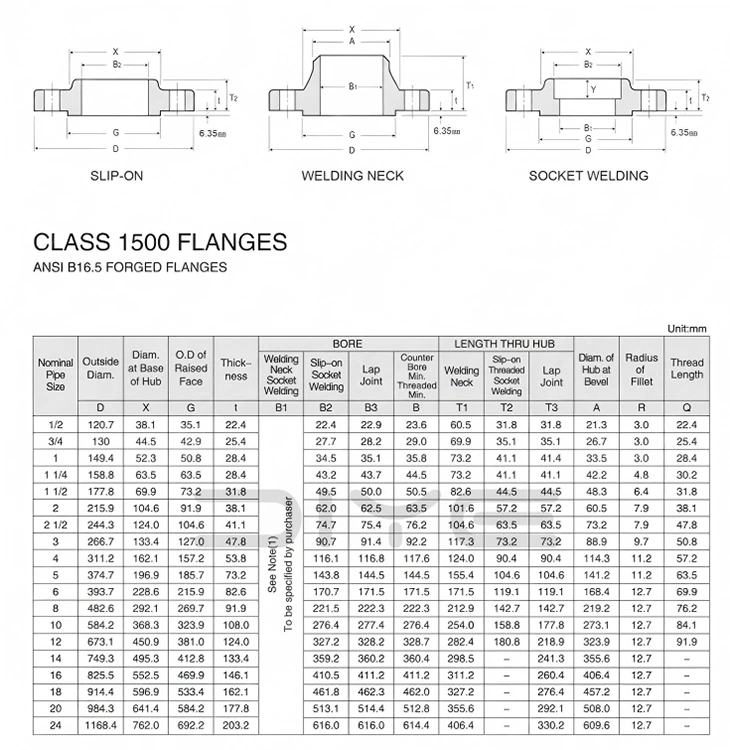

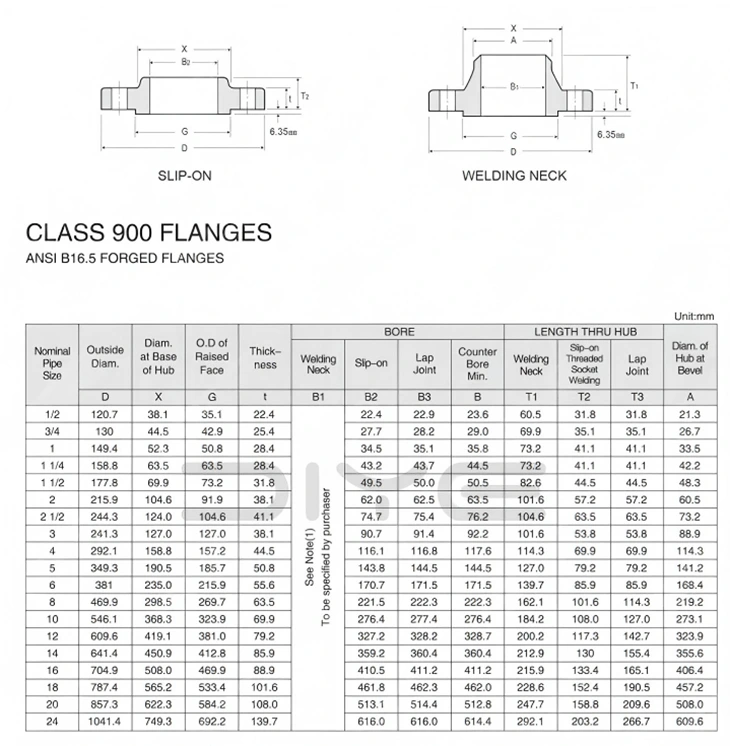

तकनीकी मापदंड

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या अमेरिकी मानक फ्लैंज क्लास और चीनी मानक पीएन को आपस में बदला जा सकता है?

उ: इन्हें सीधे तौर पर आपस में बदला नहीं जा सकता। क्लास अमेरिकी मानक दबाव रेटिंग को संदर्भित करता है, जो पीएन नाममात्र दबाव प्रणाली से अलग है। बाहरी व्यास, बोल्ट छेद और सीलिंग सतह के आयाम मेल नहीं खाते हैं, और उन्हें मिलाना और जोड़ना सख्त वर्जित है।

प्रश्न: अमेरिकी मानक फ्लैंज में एनपीएस क्या है? यह डीएन से कैसे मेल खाता है?

ए: एनपीएस अमेरिकी मानक नाममात्र व्यास (इंच) को संदर्भित करता है। उदाहरण के लिए, NPS2 = DN50. यह केवल संदर्भ के लिए है. इंस्टालेशन और ऑर्डर के दौरान, एनपीएस + क्लास का सख्ती से पालन किया जाना चाहिए, और अकेले डीएन पर भरोसा नहीं किया जा सकता है।

प्रश्न: डब्ल्यूएन और एसओ फ्लैंज के बीच क्या अंतर हैं?

ए: डब्ल्यूएन नेक-वेल्ड निकला हुआ किनारा: लंबी गर्दन फोर्जिंग, पूर्ण प्रवेश वेल्डिंग, उच्च तापमान और उच्च दबाव के लिए प्रतिरोधी, कंपन के लिए प्रतिरोधी, मुख्य पाइपलाइनों, दबाव वाहिकाओं, ज्वलनशील और विस्फोटक मीडिया के लिए उपयोग किया जाता है;

एसओ नेकलेस बट-वेल्ड फ्लैंज: शॉर्ट नेक प्लग वेल्डिंग, सरल स्थापना, कम लागत, केवल मध्यम और निम्न दबाव, सामान्य तापमान, सामान्य प्रक्रिया पाइपलाइनों के लिए उपयुक्त।

प्रश्न: अमेरिकी मानक फ्लैंज के साथ किस प्रकार के स्टील पाइप का उपयोग किया जाना चाहिए?

ए: कार्बन स्टील एएसटीएम ए106/ए53 अमेरिकी मानक सीमलेस पाइप का उपयोग करता है; स्टेनलेस स्टील ASTM A312 श्रृंखला पाइप का उपयोग करता है।
