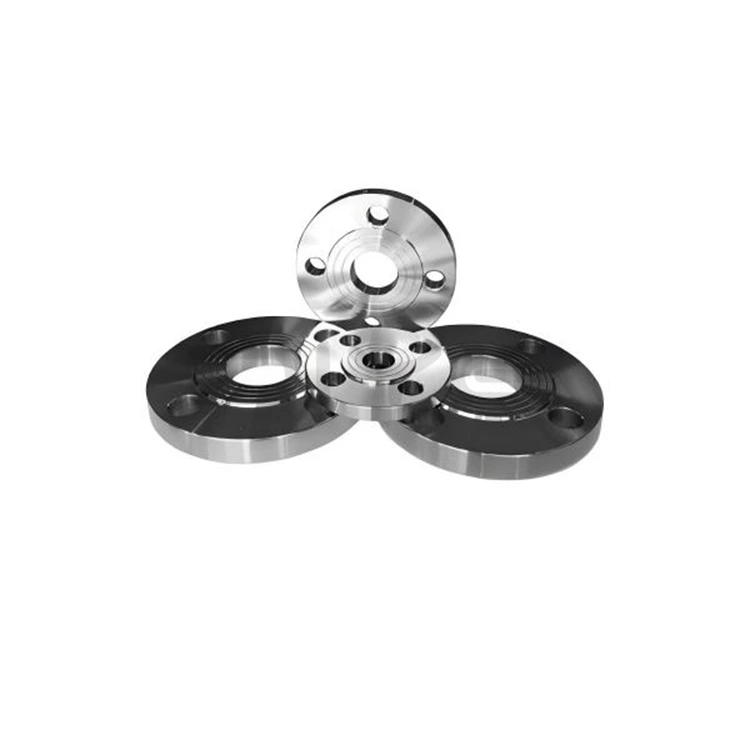

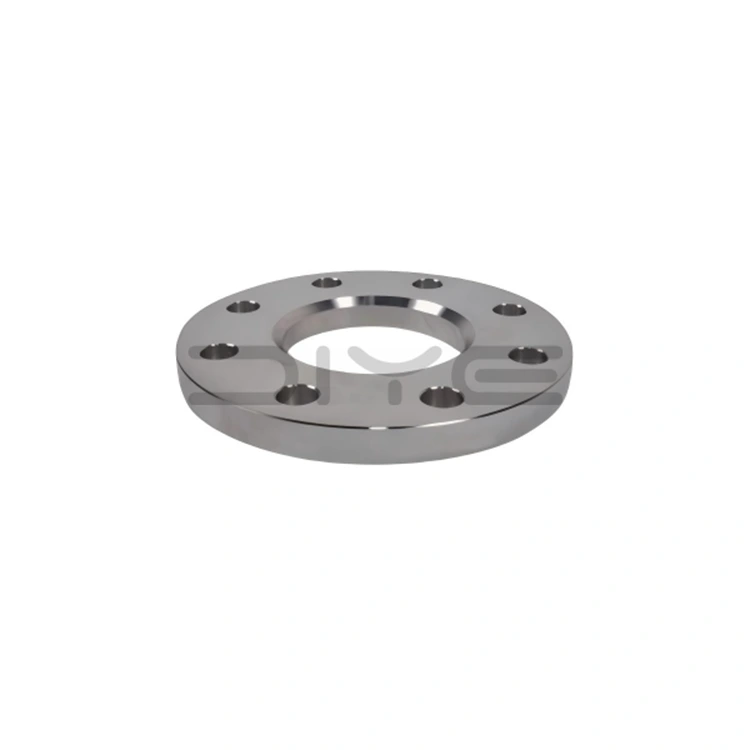

GOST 12820-80 निकला हुआ किनारा

हमारा GOST 12820-80 फ़्लैंज दो मुख्य GOST मानक प्रणालियों के आधार पर निर्मित होता है, जो पारंपरिक रूसी और अगली पीढ़ी की पाइपलाइन विनिर्देशों दोनों के साथ संगत एक पूर्ण तकनीकी प्रणाली बनाता है:

1. GOST 12820-80: विशेष रूप से मध्यम और निम्न दबाव वाले स्टील स्लिप-ऑन फ्लैंग्स के लिए एक क्लासिक मानक, पीएन 0.1-2.5MPa, DN10-1600 के लिए उपयुक्त, मुख्य रूप से आरएफ / एफएफ सीलिंग सतहों से सुसज्जित, व्यापक रूप से पारंपरिक नगरपालिका और सामान्य औद्योगिक पाइपलाइनों में उपयोग किया जाता है।

2. GOST 33259-2015: पुराने मानक की जगह एक नया सार्वभौमिक मास्टर मानक, सभी दबाव रेटिंग (PN1-250) और स्लिप-ऑन, वेल्ड नेक, लूज फ्लैंज और ब्लाइंड फ्लैंज सहित सभी फ्लैंज प्रकारों को कवर करता है, जो उच्च दबाव और विविध परियोजनाओं की जरूरतों को पूरा करता है।

मुख्य उत्पाद पैरामीटर

1. दबाव और व्यास सीमा

- नाममात्र दबाव (पीएन): 6 स्तर (पीएन0.1, 0.25, 0.6, 1, 1.6, 2.5), 0.1 से 2.5 एमपीए तक परिचालन स्थितियों को कवर करता है।

- नाममात्र व्यास (डीएन): डीएन10-1600 (½"-64"), मुख्यधारा के औद्योगिक पाइपिंग विनिर्देशों से मेल खाता है।

2. सीलिंग सतह का प्रकार

- मानक प्रकार: आरएफ (उठा हुआ चेहरा, प्रकार 02) वॉटरलाइन के साथ, खुरदरापन Ra≤3.2μm; एफएफ (फ्लैट फेस, टाइप 01) फ्लैंज प्लेन के साथ फ्लश करें।

- वैकल्पिक प्रकार: एमएफएम (उठा हुआ चेहरा), टीजी (जीभ और नाली), उच्च दबाव/संक्षारक वातावरण के लिए उपयुक्त।

3. सामग्री चयन

GOST 12816-80 मानक के अनुरूप, मुख्यधारा के रूसी मानकों और अंतरराष्ट्रीय समकक्ष सामग्रियों का उपयोग करता है:

- स्टेनलेस स्टील: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- कार्बन स्टील: St20, St35; निम्न मिश्र धातु इस्पात: 16Mn.

उत्पादन और गुणवत्ता आश्वासन

1. उत्पादन नियंत्रण

- बाहरी व्यास, आंतरिक व्यास, बोल्ट छेद केंद्र की दूरी, मोटाई और सीलिंग सतह की ऊंचाई सहित आयामी सटीकता, मानक तालिकाओं का सख्ती से पालन करती है;

- उन्नत सीएनसी मशीनिंग और फोर्जिंग प्रक्रियाएं स्थिर उत्पाद प्रदर्शन और उच्च स्थिरता सुनिश्चित करती हैं।

2. गुणवत्ता निरीक्षण

- पूर्ण-आइटम निरीक्षण: दृश्य निरीक्षण, आयामी माप, और 1.5 गुना नाममात्र दबाव हाइड्रोस्टैटिक परीक्षण;

- पूर्ण प्रमाणीकरण: प्रत्येक बैच के लिए GOST सामग्री प्रमाणपत्र, EAC प्रमाणीकरण और गुणवत्ता निरीक्षण रिपोर्ट प्रदान की जाती है।

निकला हुआ किनारा प्रकार कवरेज:

1. 01: फ्लैट-फेस फ्लैंज (PL, GOST 12820-80 कोर प्रकार)

2. 02: सॉकेट निकला हुआ किनारा (एसओ)

3. 03: ढीला निकला हुआ किनारा (एलजे)

4. 04: ढीला बट निकला हुआ किनारा (एलजे)

5. 05: बट फ्लैंज (WN, GOST 12821-80 के अनुरूप)

6. 06: ब्लाइंड फ्लैंज (बीएल)

अनुकूलन और सहायक सेवाएँ:

1. गैर-मानक अनुकूलन: आकार, सामग्री और सीलिंग सतह को परियोजना चित्र के अनुसार अनुकूलित किया जा सकता है;

2. वन-स्टॉप आपूर्ति: मिलान वाले GOST फास्टनरों और सील प्रदान करता है, खरीद प्रक्रिया को सरल बनाता है और अनुकूलता सुनिश्चित करता है;

3. बाजार अनुकूलनशीलता: उत्पाद पूरी तरह से रूसी और सीआईएस बाजार मानकों का अनुपालन करते हैं, जो दीर्घकालिक परियोजनाओं और विदेशी व्यापार सहयोग के लिए उपयुक्त हैं।

DIYE वाल्व GOST 12820-80 फ्लैंज पेशेवर विनिर्माण, मानक अनुपालन और विश्वसनीय गुणवत्ता को जोड़ती है, जो इसे रूसी, सीआईएस और मध्य एशियाई बाजारों में निम्न और मध्यम दबाव पाइपलाइन कनेक्शन के लिए पसंदीदा उत्पाद बनाती है। हम गुणवत्ता पहले और ग्राहक सर्वोपरि के सिद्धांतों का पालन करते हैं, अपने वैश्विक भागीदारों को स्थिर आपूर्ति और तकनीकी सहायता प्रदान करते हैं।

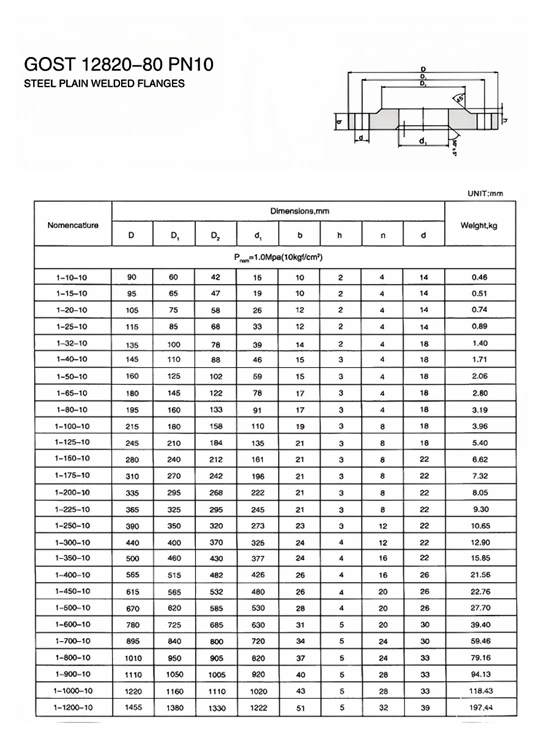

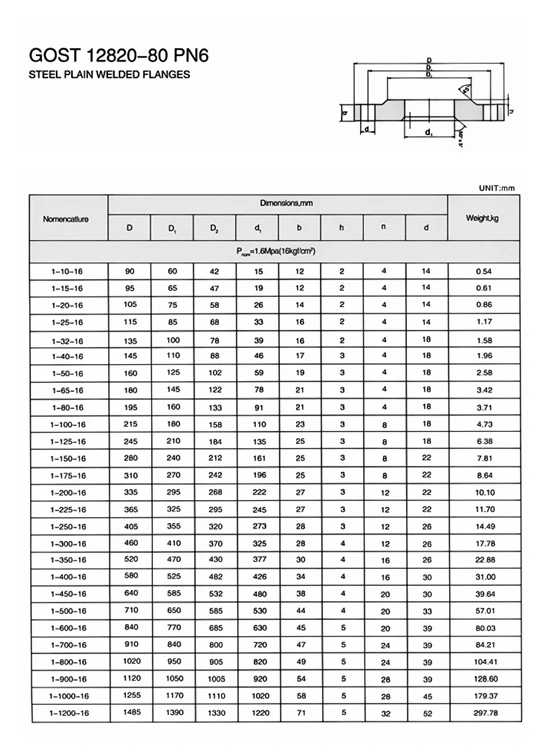

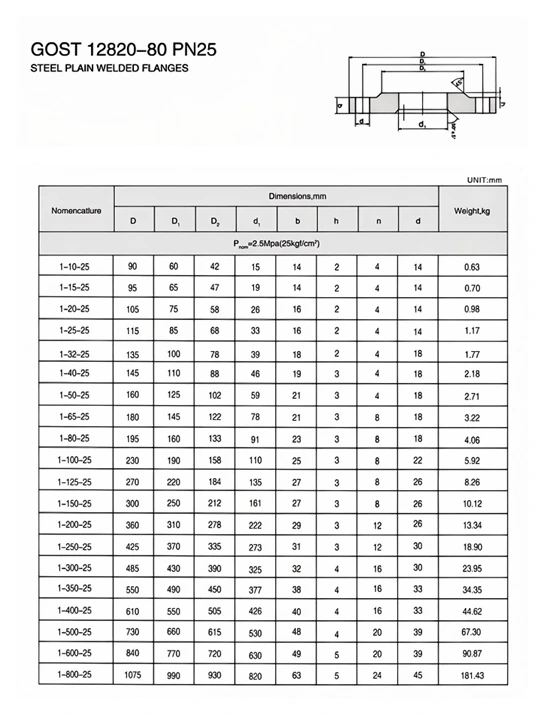

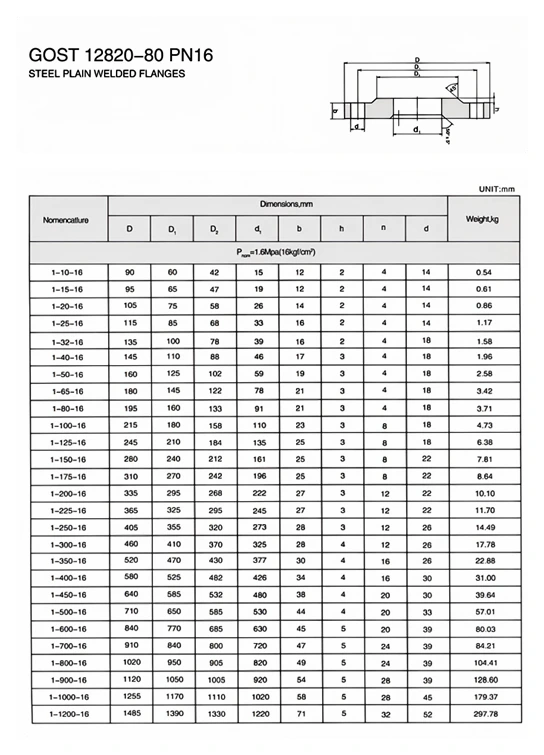

तकनीकी निर्देश

पूछे जाने वाले प्रश्न

प्रश्न: GOST 12820-80 फ्लैंज के लिए सामान्य कोर मानक क्या हैं?

ए: GOST 12820-80 एक क्लासिक पुराना मानक है, जो मध्यम और निम्न दबाव वाले स्टील स्लिप-ऑन फ्लैंग्स में विशिष्ट है; GOST 33259-2015 सामान्य मास्टर मानक का एक नया संस्करण है, जो पुराने सिस्टम को पूरी तरह से बदल देता है, सभी दबाव स्तरों और सभी प्रकार के फ्लैंग्स को कवर करता है, और आधुनिक रूसी उद्यमों और ईएसी प्रमाणन परियोजनाओं के साथ डॉकिंग करता है।

प्रश्न: क्या दोनों मानकों को बदला जा सकता है और एक दूसरे के साथ जोड़ा जा सकता है?

ए: पारंपरिक आकार संगत हैं, लेकिन उच्च दबाव, सीलिंग सतह, दीवार की मोटाई और बोल्ट मापदंडों के लिए, GOST 33259-2015 मान्य होगा; GOST 12820-80 का उपयोग पुराने उपकरणों के रखरखाव के लिए किया जा सकता है, और 2015 के नए मानक को नई निर्माण परियोजनाओं के लिए लागू किया जाना चाहिए।

प्रश्न: GOST स्लिप-ऑन फ्लैंज और वेल्ड नेक फ्लैंज के बीच चयन कैसे करें?

ए: GOST 12820-80 स्लिप-ऑन फ्लैंज सामान्य तापमान, मध्यम और निम्न दबाव, सामान्य जल आपूर्ति और जल निकासी/प्रक्रिया पाइपलाइनों के लिए उपयुक्त हैं; GOST 33259-2015 वेल्ड नेक फ्लैंज उच्च तापमान और उच्च दबाव प्रतिरोधी, कंपन-विरोधी हैं, और तेल और गैस, रासायनिक उद्योग, मुख्य भाप और अन्य उच्च जोखिम वाली पाइपलाइनों के लिए उपयोग किए जाते हैं।

प्रश्न: GOST 12820-80 फ्लैंज की सामान्य सीलिंग सतह के प्रकार क्या हैं?

ए: आरएफ (उठा हुआ चेहरा, सबसे अधिक इस्तेमाल किया जाने वाला), एफएफ (फ्लैट चेहरा), एमएफएम (पुरुष-महिला चेहरा), टीजी (जीभ और नाली चेहरा), आरजे (रिंग जॉइंट फेस, नए मानक का उच्च अंत विन्यास, उच्च तापमान और उच्च दबाव धातु सीलिंग के लिए समर्पित)।

प्रश्न: कौन सी पाइपलाइन और बोल्ट GOST 12820-80 फ्लैंज से मेल खाते हैं?

ए: यह GOST मानक स्टील पाइप और GOST विशेष बोल्ट और नट से मेल खाता है। गास्केट का चयन GOST मानक रबर गास्केट, सर्पिल घाव गास्केट और धातु रिंग गास्केट से किया जाता है। मिलान का पूरा सेट रिसाव को रोकता है।
