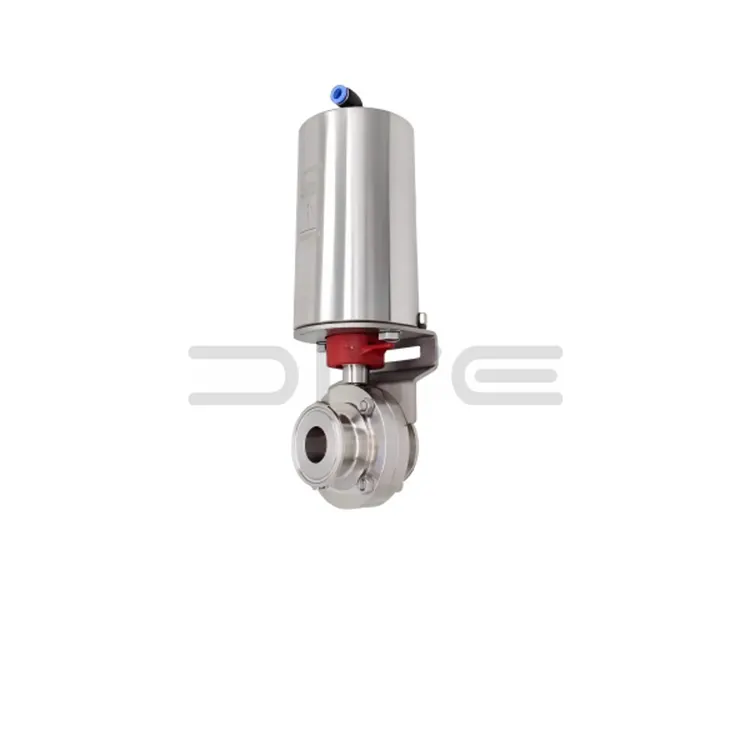

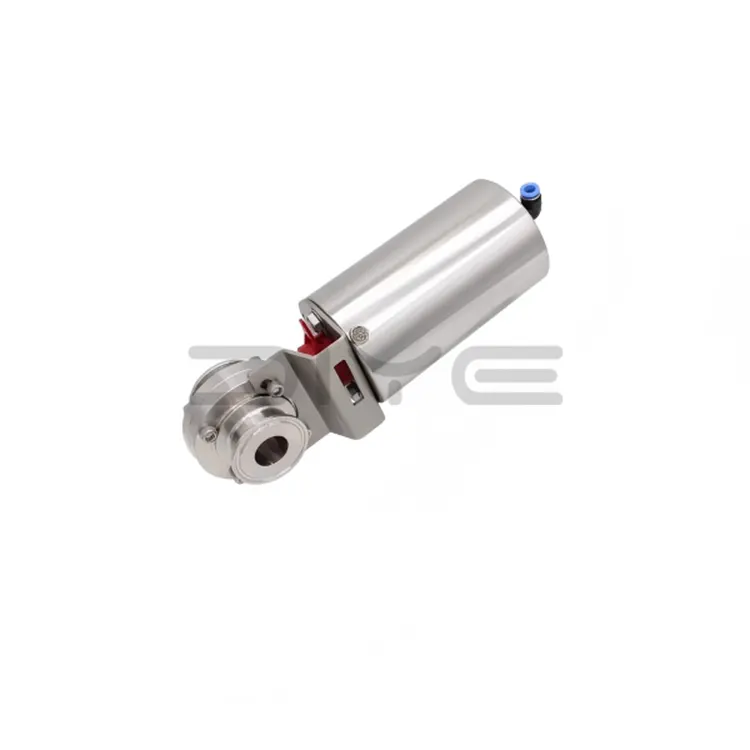

वायवीय संचालित सेनेटरी तितली वाल्व

DIYE वाल्व वायवीय संचालित सेनेटरी बटरफ्लाई वाल्व स्वतंत्र रूप से हमारे कारखाने द्वारा विकसित और निर्मित किया गया है। यह सैनिटरी द्रव पाइपिंग सिस्टम में स्वचालित उत्पादन परिदृश्यों के लिए एक उच्च-प्रदर्शन कोर नियंत्रण घटक है। चीन में निर्मित, यह उत्पाद सख्त गुणवत्ता नियंत्रण मानकों का पालन करता है, उन्नत वायवीय नियंत्रण प्रौद्योगिकी और एक स्वच्छता संरचनात्मक डिजाइन को एकीकृत करता है, जो भोजन, पेय, दवा और जैविक उद्योगों की कठोर स्वच्छता आवश्यकताओं को पूरा करता है।

वाल्व अपने मुख्य शक्ति स्रोत के रूप में एक वायवीय एक्ट्यूएटर का उपयोग करता है, जो सैनिटरी बटरफ्लाई वाल्व बॉडी से पूरी तरह मेल खाता है। यह मीडिया को तेजी से, दूरस्थ और स्वचालित रूप से खोलने और बंद करने में सक्षम बनाता है, जिससे पाइपलाइन संचालन दक्षता और स्थिरता में सुधार होता है। इसकी डेड-एंगल-मुक्त संरचना मीडिया अवशेषों और बैक्टीरिया के विकास को रोकती है, विश्वसनीय सीलिंग शून्य मीडिया रिसाव सुनिश्चित करती है, और इसकी तीव्र प्रतिक्रिया क्षमता स्वचालित उत्पादन लाइनों की गतिशील समायोजन आवश्यकताओं को अनुकूलित करती है, जो सैनिटरी उद्योग की सीआईपी (क्लीन-इन-प्लेस) और एसआईपी (स्टरलाइज-इन-प्लेस) आवश्यकताओं का पूरी तरह से अनुपालन करती है।

मुख्य कार्य सिद्धांत

न्यूमेटिक ऑपरेटेड सेनेटरी बटरफ्लाई वाल्व का न्यूमेटिक एक्चुएटर वाल्व डिस्क को घुमाने के लिए वाल्व स्टेम को चलाता है, जिससे वाल्व खुलता और बंद होता है। जब हवा एक्चुएटर के एक तरफ प्रवेश करती है, तो यह पिस्टन को धक्का देती है, जिससे वाल्व स्टेम घूमता है, जिससे खुलने और बंद होने की क्रिया पूरी हो जाती है। एक्चुएटर संरचना के आधार पर, यह दो मोड में उपलब्ध है: डबल-एक्टिंग और सिंगल-एक्टिंग।

- डबल-एक्टिंग एक्चुएटर: दोनों तरफ से बारी-बारी से हवा का सेवन और निकास आगे और पीछे वाल्व डिस्क रोटेशन को प्राप्त करता है। बार-बार खोलने और बंद करने की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त, यह स्थिर संचालन और मजबूत अनुकूलनशीलता प्रदान करता है।

- सिंगल-एक्टिंग एक्चुएटर: एक तरफ वायु सेवन द्वारा संचालित, दूसरी तरफ वायु आपूर्ति विफलता पर स्वचालित रीसेट के लिए स्प्रिंग बल पर निर्भर करता है। यह सुरक्षित पाइपलाइन संचालन सुनिश्चित करता है और वायु आपूर्ति प्रणाली की विफलता के मामले में संभावित सुरक्षा खतरों से बचाता है।

इसके अलावा, वाल्व के खुलने और बंद होने के कोण को एक्चुएटर के माध्यम से लचीले ढंग से समायोजित किया जा सकता है। कुछ मॉडल 0° से 90° तक चरणरहित समायोजन का समर्थन करते हैं, जो विभिन्न उत्पादन परिदृश्यों के अनुकूल बुनियादी पाइपलाइन खोलने और बंद करने के नियंत्रण और बारीक प्रवाह विनियमन आवश्यकताओं दोनों को पूरा करते हैं।

वैकल्पिक वायवीय एक्चुएटर्स और सहायक उपकरण

1. वैकल्पिक वायवीय एक्चुएटर्स

- सिंगल-एक्टिंग एक्चुएटर: स्प्रिंग रीसेट फ़ंक्शन से सुसज्जित, यह वायु आपूर्ति विफलता पर स्वचालित रूप से अपनी मूल स्थिति में लौट आता है, उच्च सुरक्षा सुरक्षा प्रदान करता है और उच्च सुरक्षा आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है।

- डबल-एक्टिंग एक्चुएटर: दोहरे वायु स्रोतों द्वारा संचालित, सुचारू और स्थिर उद्घाटन और समापन क्रियाएं और उच्च स्थायित्व प्रदान करता है। निरंतर उत्पादन लाइनों जैसे उच्च-आवृत्ति संचालन परिदृश्यों के लिए उपयुक्त।

2. मैचिंग एक्सेसरीज

- वायवीय ट्रिपलेट: एक फिल्टर, दबाव कम करने वाले वाल्व और स्नेहक से बना, यह वायु आपूर्ति में अशुद्धियों को फ़िल्टर करता है, वायु दबाव को स्थिर करता है, एक्चुएटर को चिकनाई देता है, सेवा जीवन बढ़ाता है, और स्थिर वाल्व संचालन सुनिश्चित करता है।

- सोलनॉइड वाल्व: वायु आपूर्ति को नियंत्रित करता है, रिमोट वाल्व खोलने और बंद करने में सक्षम बनाता है, केंद्रीय नियंत्रण प्रणाली के साथ एकीकरण की सुविधा प्रदान करता है और स्वचालन को बढ़ाता है।

- स्थिति ट्रांसमीटर: वाल्व खोलने और बंद करने की स्थिति पर वास्तविक समय की प्रतिक्रिया प्रदान करता है, जिससे केंद्रीय नियंत्रण प्रणाली द्वारा वास्तविक समय की निगरानी की अनुमति मिलती है और नियंत्रणीय उत्पादन प्रक्रियाएं सुनिश्चित होती हैं।

- सीमा स्विच: वाल्व डिस्क को अधिक यात्रा करने से रोकता है, यांत्रिक क्षति से बचाता है और वाल्व संरचना की रक्षा करता है।

- हैंडव्हील तंत्र: आपातकालीन मैनुअल ऑपरेशन के लिए उपयोग किया जाता है; वायु आपूर्ति विफलता की स्थिति में भी वाल्व को खोलने और बंद करने की अनुमति देता है, जिससे उत्पादन निरंतरता सुनिश्चित होती है।

DIY वाल्व के बारे में

चीन में बने वायवीय संचालित सेनेटरी बटरफ्लाई वाल्व के एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, DIYE वाल्व के पास एक संपूर्ण अनुसंधान एवं विकास, उत्पादन, बिक्री और बिक्री के बाद सेवा प्रणाली है, जो वैश्विक ग्राहकों को उच्च गुणवत्ता वाले उत्पाद और चौकस सेवा प्रदान करने के लिए प्रतिबद्ध है।

हमारे पास अंग्रेजी, रूसी, अरबी और अन्य भाषाओं में निपुण एक पेशेवर विदेशी व्यापार और तकनीकी टीम है, जो उत्पाद चयन, स्थापना, कमीशनिंग और रखरखाव से संबंधित सवालों के जवाब देने के लिए 24 घंटे ऑनलाइन सहायता प्रदान करती है, और बहुभाषी स्थापना और रखरखाव मैनुअल की पेशकश करती है। हमारा कारखाना एक सख्त गुणवत्ता निरीक्षण प्रक्रिया लागू करता है, कच्चे माल के चयन से लेकर उत्पाद वितरण तक हर कदम को सख्ती से नियंत्रित करता है, यह सुनिश्चित करता है कि प्रत्येक वाल्व उच्च गुणवत्ता मानकों को पूरा करता है।

विदेशी ग्राहकों के सामने आने वाली स्पेयर पार्ट्स खरीद चुनौतियों को हल करने के लिए, हम आमतौर पर उपयोग किए जाने वाले स्पेयर पार्ट्स जैसे सील, न्यूमेटिक ट्रिपल यूनिट और सोलनॉइड वाल्व प्रदान करते हैं, जिससे लॉजिस्टिक्स चक्र काफी छोटा हो जाता है और खरीद लागत कम हो जाती है। हम पूरी वाल्व इकाई पर 12 महीने की वारंटी और कमजोर हिस्सों पर 6 महीने की वारंटी भी देते हैं। वारंटी अवधि के दौरान, गैर-मानव-जनित खराबी की मरम्मत नि:शुल्क की जाएगी, जिससे विदेशी ग्राहकों के लिए उपयोगकर्ता अनुभव की व्यापक गारंटी होगी।

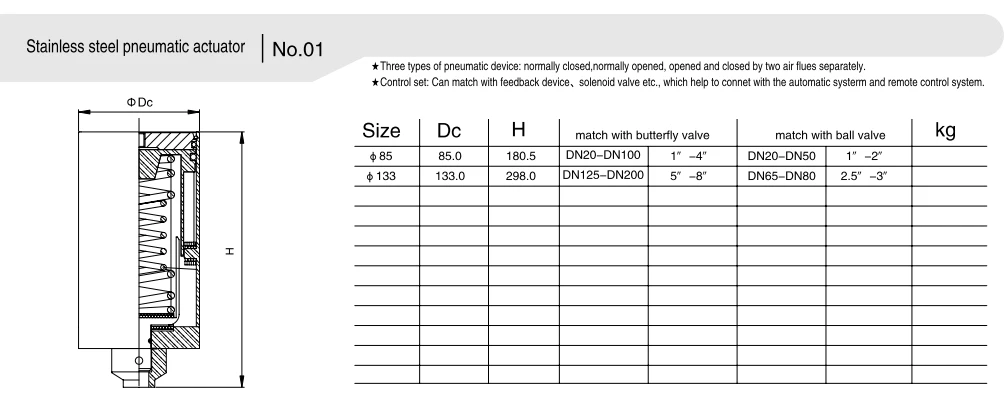

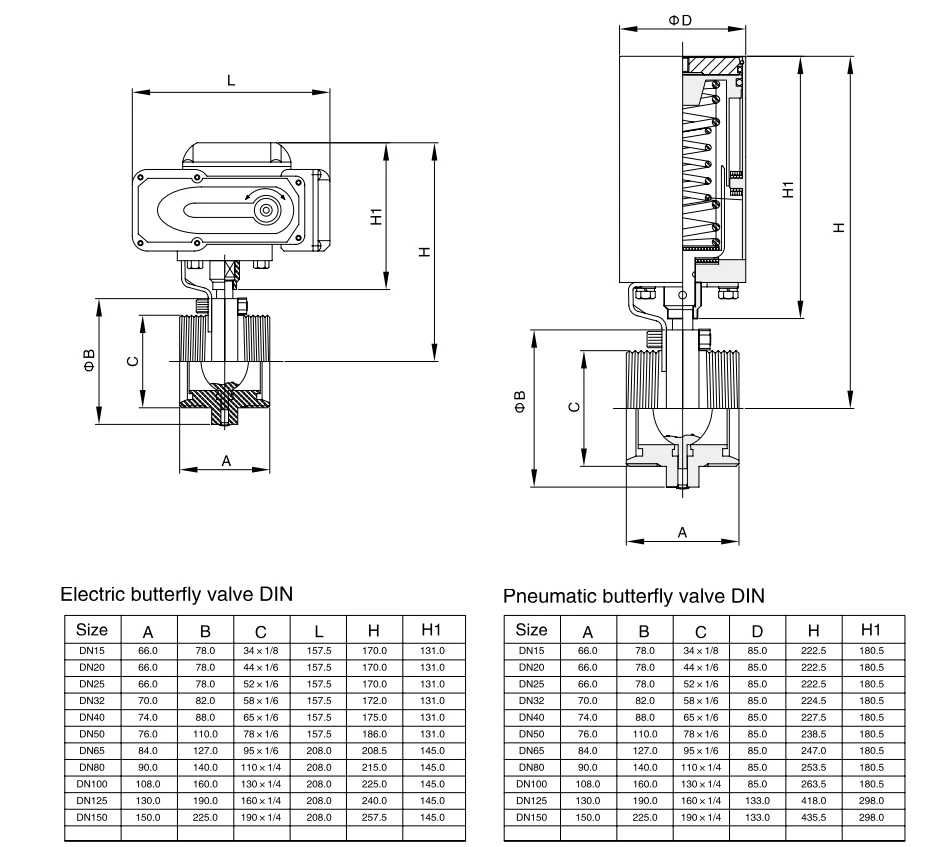

तकनीकी मापदंड

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: सैनिटरी न्यूमेटिक बटरफ्लाई वाल्व के लिए किस प्रकार के न्यूमेटिक एक्चुएटर उपलब्ध हैं और उनका चयन कैसे करें?

ए: मुख्यधारा के प्रकार एकल-अभिनय और डबल-अभिनय वायवीय एक्चुएटर हैं, जिन्हें सुरक्षा आवश्यकताओं और कामकाजी परिस्थितियों की संचालन आवृत्ति के आधार पर चुना जाता है: ① डबल-अभिनय एक्चुएटर: दोहरे वायु स्रोतों द्वारा संचालित, वाल्व तेजी से प्रतिक्रिया के साथ खुलता और बंद होता है, स्वचालित उत्पादन लाइनों और उच्च आवृत्ति संचालन के साथ पारंपरिक सैनिटरी कामकाजी परिस्थितियों के लिए उपयुक्त है, और ऑन-ऑफ को नियंत्रित करने के लिए बाहरी वायु स्रोत से लैस होने की आवश्यकता है; ② सिंगल-एक्टिंग एक्चुएटर: स्प्रिंग रिटर्न संरचना के साथ, एक तरफ हवा के सेवन से संचालित होता है और हवा के नुकसान के बाद स्वचालित रूप से रीसेट (खुला/बंद) होता है, इसमें उच्च सुरक्षा और सुरक्षा प्रदर्शन होता है, जो उच्च जोखिम वाले सैनिटरी कामकाजी परिस्थितियों के लिए उपयुक्त होता है जहां माध्यम ज्वलनशील, जहरीला और संक्षारक होता है, और वायु स्रोत विफलता के बाद पाइपलाइन सुरक्षा जोखिमों से प्रभावी ढंग से बच सकता है।

प्रश्न: सैनिटरी न्यूमेटिक बटरफ्लाई वाल्व के लिए किन सहायक उपकरणों की आवश्यकता है? मुख्य सहायक उपकरणों का क्या कार्य है?

A4: बुनियादी अनिवार्य A: सहायक उपकरण + आवश्यकतानुसार वैकल्पिक सहायक उपकरण, मुख्य सहायक उपकरण और उनके कार्य हैं: ① वायवीय ट्रिपल यूनिट (फ़िल्टर + दबाव कम करने वाला वाल्व + तेल धुंध उपकरण): अनिवार्य, वायु स्रोत की अशुद्धियों को फ़िल्टर करता है, वायु आपूर्ति दबाव को स्थिर करता है, एक्चुएटर के आंतरिक भागों को चिकनाई देता है, और एक्चुएटर की सेवा जीवन को बढ़ाता है; ② सोलनॉइड वाल्व: वैकल्पिक, वायु स्रोत के ऑन-ऑफ को दूर से नियंत्रित करता है, वाल्व के स्वचालित और केंद्रीकृत उद्घाटन और समापन का एहसास करता है, और केंद्रीय नियंत्रण प्रणाली के लिंकेज के लिए उपयुक्त है; ③ स्थिति फीडबैक डिवाइस: वाल्व के खुलने और बंद होने की स्थिति (खुला/बंद/तटस्थ) का वैकल्पिक, वास्तविक समय फीडबैक, पाइपलाइन संचालन की दूरस्थ निगरानी की सुविधा; ④ हैंडव्हील तंत्र: वैकल्पिक, वायु स्रोत विफल होने पर वाल्व को मैन्युअल रूप से संचालित किया जा सकता है, आपातकालीन कामकाजी परिस्थितियों के लिए उपयुक्त; ⑤ सीमा स्विच: वैकल्पिक, वाल्व डिस्क को स्ट्रोक पर घूमने से रोकता है और वाल्व बॉडी और सील की सुरक्षा करता है।

प्रश्न: सैनिटरी वायवीय तितली वाल्वों के लिए वायु स्रोत दबाव की आवश्यकता क्या है? क्या यह ऑन-साइट गैर-मानक वायु स्रोत के अनुकूल हो सकता है?

ए: पारंपरिक अनुकूली वायु स्रोत दबाव 0.4 ~ 0.8 एमपीए है, जो औद्योगिक सामान्य मानक वायु दबाव है और अधिकांश ऑन-साइट वायु आपूर्ति स्थितियों के लिए उपयुक्त है; यदि ऑन-साइट वायु स्रोत गैर-मानक दबाव (0.4 एमपीए से कम या 0.8 एमपीए से अधिक) है, तो एक अनुकूलित अनुकूली वायवीय एक्ट्यूएटर प्रदान किया जा सकता है, और ऑन-साइट वायु आपूर्ति प्रणाली के अतिरिक्त परिवर्तन के बिना वाल्व के सामान्य उद्घाटन और समापन को सुनिश्चित करने के लिए हवा के दबाव को समायोजित करने के लिए एक दबाव कम करने वाला वाल्व/बूस्टर वाल्व सुसज्जित किया जा सकता है।
