फोर्ज्ड स्टील गेट वाल्व क्या है और यह विश्वसनीय औद्योगिक प्रवाह नियंत्रण का समर्थन कैसे करता है?

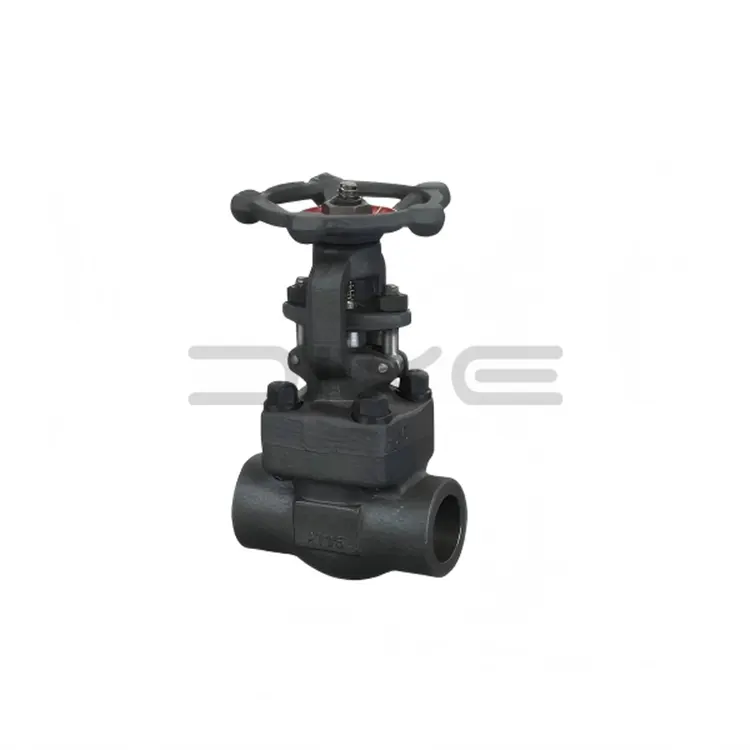

1. फोर्ज्ड स्टील गेट वाल्व क्या है?

जाली स्टील गेट वाल्व एक यांत्रिक वाल्व है जिसका शरीर और, डिजाइन के आधार पर, अन्य दबाव युक्त घटक जाली स्टील से निर्मित होते हैं। फोर्जिंग के दौरान, गर्म धातु को संपीड़न बल के तहत आकार दिया जाता है। यह प्रक्रिया एक अपेक्षाकृत समान सामग्री संरचना का उत्पादन कर सकती है और कुछ कास्टिंग प्रक्रियाओं से जुड़े आंतरिक असंतुलन के प्रकारों को कम कर सकती है, हालांकि अंतिम गुणवत्ता अभी भी सामग्री विनिर्देशों, फोर्जिंग अभ्यास, गर्मी उपचार, मशीनिंग और निरीक्षण पर निर्भर करती है।

वाल्व एक चल गेट के माध्यम से प्रवाह को नियंत्रित करता है, जिसे आमतौर पर वेज कहा जाता है। जब वाल्व पूरी तरह से खुला होता है, तो गेट मुख्य प्रवाह मार्ग से दूर चला जाता है। पूरी तरह से बंद होने पर, यह प्रवाह को बाधित करने के लिए बैठने की सतहों को संलग्न करता है।

जाली स्टील गेट वाल्व आमतौर पर छोटे-बोर औद्योगिक पाइपिंग और उच्च दबाव वाले कर्तव्यों के लिए चुने जाते हैं। मानक के दायरे और चयनित उत्पाद डिज़ाइन के अधीन, कॉम्पैक्ट जाली स्टील वाल्व अक्सर एपीआई 602 के तहत निर्दिष्ट किए जाते हैं।

2. जाली स्टील गेट वाल्व कैसे काम करता है?

एक जाली स्टील गेट वाल्व ऑन-ऑफ प्रवाह नियंत्रण प्रदान करने के लिए रैखिक गेट आंदोलन का उपयोग करता है। अधिकांश मैनुअल डिज़ाइन थ्रेडेड स्टेम से जुड़े हैंडव्हील के माध्यम से संचालित होते हैं। निर्माण के आधार पर, संचालन के दौरान तना स्पष्ट रूप से ऊपर उठता है या गेट को हिलाने के लिए घूमते समय एक निश्चित ऊर्ध्वाधर स्थिति में रहता है।

वाल्व खोलना

हैंडव्हील को खुलने की दिशा में घुमाने से गेट बैठने की जगह से दूर चला जाता है। एक बार जब गेट प्रवाह मार्ग को साफ़ कर देता है, तो द्रव कई थ्रॉटलिंग वाल्व डिज़ाइनों की तुलना में अपेक्षाकृत कम रुकावट के साथ वाल्व के माध्यम से यात्रा कर सकता है।

वाल्व बंद करना

हैंडव्हील को विपरीत दिशा में घुमाने से गेट सीटों की ओर चला जाता है। जब वाल्व अपनी निर्दिष्ट बंद स्थिति तक पहुँच जाता है तो सही ढंग से मिलान की गई बैठने की सतह इच्छित शट-ऑफ फ़ंक्शन स्थापित करती है।

परिचालन स्थिति क्यों मायने रखती है

गेट वाल्व मुख्य रूप से पूरी तरह से खुली या पूरी तरह से बंद सेवा के लिए हैं। पारंपरिक गेट वाल्व को लंबे समय तक आंशिक रूप से खुला रखने से गेट और बैठने की सतहों को उच्च-वेग प्रवाह, कंपन, कटाव और असमान घिसाव का सामना करना पड़ सकता है। जहां निरंतर प्रवाह विनियमन की आवश्यकता होती है, एक उचित रूप से चयनित ग्लोब वाल्व या नियंत्रण वाल्व अक्सर अधिक उपयुक्त होता है।

वाल्व का वास्तविक ऑपरेटिंग टॉर्क, प्रवाह क्षमता और शट-ऑफ प्रदर्शन इसके डिजाइन, आयाम, दबाव अंतर, द्रव विशेषताओं और स्थिति पर निर्भर करता है। खरीदारों को यह मानने के बजाय निर्माता दस्तावेज़ का उपयोग करना चाहिए कि सभी जाली स्टील गेट वाल्व समान प्रदर्शन करते हैं।

3. जाली स्टील गेट वाल्व के मुख्य लाभ क्या हैं?

3.1 मांगलिक सेवा की ताकत

उचित रूप से निर्मित जाली घटक अनुकूल यांत्रिक गुण और सामग्री स्थिरता प्रदान कर सकते हैं। यह जाली इस्पात निर्माण को ऊंचे दबाव, तापमान भिन्नता और चयनित सामग्री और वाल्व डिजाइन उपयुक्त होने पर परिचालन स्थितियों की मांग वाले अनुप्रयोगों के लिए आकर्षक बनाता है।

3.2 कॉम्पैक्ट स्थापना विकल्प

कई जाली स्टील गेट वाल्व छोटे-बोर प्रक्रिया लाइनों, सहायक पाइपिंग, उपकरण कनेक्शन, नालियों और वेंट के लिए कॉम्पैक्ट कॉन्फ़िगरेशन में उपलब्ध हैं। उनके आयाम उपयोगी हो सकते हैं जहां स्थापना स्थान सीमित है।

3.3 एकाधिक सामग्री विकल्प

उत्पाद श्रेणी के आधार पर, खरीदार कार्बन स्टील, कम तापमान वाले कार्बन स्टील, मिश्र धातु स्टील या स्टेनलेस स्टील का चयन कर सकते हैं। प्रक्रिया द्रव और तापमान के साथ सामग्री का मिलान संक्षारण जोखिम, यांत्रिक मांगों और सेवा जीवन को प्रबंधित करने में मदद करता है।

3.4 सीधा पृथक्करण कार्य

गेट तंत्र को निरंतर प्रवाह समायोजन के बजाय ऑन-ऑफ ऑपरेशन के लिए डिज़ाइन किया गया है। उपयुक्त अनुप्रयोगों में, यह एक स्पष्ट परिचालन उद्देश्य प्रदान करता है और सिस्टम डिज़ाइन को सरल बना सकता है।

3.5 लचीले कनेक्शन कॉन्फ़िगरेशन

थ्रेडेड, सॉकेट-वेल्ड, बट-वेल्ड और फ़्लैंग्ड कनेक्शन वाल्व आकार, दबाव वर्ग, निर्माता और डिज़ाइन मानक के आधार पर उपलब्ध हो सकते हैं। यह लचीलापन इंजीनियरों को मौजूदा पाइपिंग व्यवस्था के साथ वाल्व का समन्वय करने की अनुमति देता है।

• उपयुक्त जाली निर्माण से संभावित रूप से अनुकूल ताकत और संरचनात्मक स्थिरता।
• चयनित छोटे-बोर अनुप्रयोगों के लिए कॉम्पैक्ट डिज़ाइन।
• विभिन्न दबाव, तापमान और संक्षारण आवश्यकताओं के लिए सामग्री विकल्प।
• संगत प्रणालियों में प्रक्रिया तरल पदार्थों का व्यावहारिक अलगाव।
• कनेक्शन विकल्प जो विभिन्न स्थापना आवश्यकताओं का समर्थन करते हैं।

4. फोर्ज्ड स्टील गेट वाल्व का उपयोग कहाँ किया जाता है?

जाली स्टील गेट वाल्व की उपयुक्तता परिचालन स्थितियों और अनुमोदित डिज़ाइन विनिर्देश पर निर्भर करती है। सामान्य अनुप्रयोग क्षेत्रों में निम्नलिखित शामिल हैं।

तेल और गैस प्रसंस्करण

जाली स्टील वाल्व प्रक्रिया पाइपिंग, सहायक लाइनों, नमूना बिंदुओं, नालियों और अन्य अलगाव स्थानों में स्थापित किए जा सकते हैं। चयन से पहले सामग्री अनुकूलता, दबाव-तापमान रेटिंग और किसी भी खट्टा-सेवा आवश्यकताओं को स्थापित किया जाना चाहिए।

बिजली उत्पादन और भाप प्रणाली

बिजली संयंत्र भाप से संबंधित सहायक सेवाओं, फीडवाटर सिस्टम और अन्य प्रक्रिया लाइनों में आइसोलेशन वाल्व का उपयोग करते हैं। उच्च तापमान सेवा के लिए सामग्री की ताकत, दबाव-तापमान रेटिंग, सीलिंग सामग्री और थर्मल साइक्लिंग के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है।

रासायनिक और पेट्रोकेमिकल सुविधाएं

रासायनिक प्रसंस्करण में आक्रामक तरल पदार्थ, ऊंचा तापमान या खतरनाक मीडिया शामिल हो सकता है। स्टेनलेस स्टील या उपयुक्त मिश्र धातु विकल्प आवश्यक हो सकते हैं, लेकिन किसी भी सामग्री को सार्वभौमिक रूप से संक्षारण-प्रूफ नहीं माना जाना चाहिए। वास्तविक रासायनिक सांद्रता, तापमान और परिचालन वातावरण के लिए अनुकूलता की पुष्टि की जानी चाहिए।

औद्योगिक उपयोगिताएँ

संपीड़ित उपयोगिताओं, जल प्रणालियों, थर्मल उपकरण और सामान्य औद्योगिक पाइपलाइनों में जाली स्टील गेट वाल्व का उपयोग किया जा सकता है जहां वाल्व का दबाव वर्ग, सामग्री और कनेक्शन परियोजना की आवश्यकताओं को पूरा करते हैं।

5. फोर्ज्ड स्टील गेट वाल्व के लिए कौन सी सामग्रियां उपलब्ध हैं?

सामग्री का चयन दबाव नियंत्रण, तापमान क्षमता, संक्षारण प्रतिरोध और समग्र रखरखाव आवश्यकताओं को प्रभावित करता है। सामान्य सामग्री परिवारों में निम्नलिखित उदाहरण शामिल हैं।

ये उदाहरण विनिमेय नहीं हैं, और तालिका किसी अनुमोदित सामग्री विनिर्देश का विकल्प नहीं है। सटीक ग्रेड निर्माता की उत्पाद श्रृंखला में उपलब्ध होना चाहिए और लागू वाल्व डिज़ाइन मानक के साथ संगत होना चाहिए।

आंतरिक घटकों को नज़रअंदाज़ न करें

अकेले शरीर की सामग्री ही संपूर्ण वाल्व प्रदर्शन का निर्धारण नहीं करती है। खरीदारों को गेट या वेज, स्टेम, सीट की सतह, पैकिंग, बोनट गैसकेट और अन्य गीले या दबाव युक्त घटकों की भी समीक्षा करनी चाहिए। ट्रिम सामग्री और सीलिंग व्यवस्था तरल पदार्थ और अपेक्षित परिचालन स्थितियों के लिए उपयुक्त होनी चाहिए।

6. किस प्रकार और अंतिम कनेक्शन उपलब्ध हैं?

6.1 बोनट विन्यास

बोल्टेड-बोनट डिज़ाइन बोनट को वाल्व बॉडी से जोड़ने के लिए फास्टनरों का उपयोग करता है। कुछ अनुप्रयोगों और उत्पाद श्रेणियों के लिए एक दबाव-सीलबंद या वेल्डेड-बोनट डिज़ाइन उपलब्ध हो सकता है। उपयुक्त कॉन्फ़िगरेशन निर्दिष्ट मानक, दबाव वर्ग, रखरखाव रणनीति और निर्माता के डिज़ाइन पर निर्भर करता है।

6.2 उभरते तने और न उगने वाले तने के डिजाइन

राइजिंग-स्टेम कॉन्फ़िगरेशन में, वाल्व खुलते ही स्टेम ऊपर की ओर बढ़ता है, जिससे ऑपरेटरों को गेट की स्थिति को दृष्टिगत रूप से पहचानने में मदद मिलती है। एक गैर-उभरती हुई तने की व्यवस्था तने की बाहरी ऊंचाई को अपेक्षाकृत स्थिर रखती है, जो उपयोगी हो सकती है जहां ऊर्ध्वाधर निकासी सीमित है। उपलब्ध कॉन्फ़िगरेशन डिज़ाइन के अनुसार भिन्न-भिन्न होते हैं.

6.3 कनेक्शन विकल्प समाप्त करें

प्रत्येक कनेक्शन प्रत्येक आकार या दबाव वर्ग के लिए उपलब्ध नहीं है। खरीदारी विनिर्देश को सामान्य उत्पाद विवरण पर निर्भर होने के बजाय स्पष्ट रूप से आवश्यक कनेक्शन की पहचान करनी चाहिए।

7. जाली स्टील गेट वाल्व की तुलना कास्ट स्टील गेट वाल्व से कैसे की जाती है?

मुख्य अंतर वाल्व बॉडी और अन्य प्रासंगिक घटकों को बनाने के लिए उपयोग की जाने वाली विनिर्माण प्रक्रिया है। संपीड़न बल के तहत फोर्जिंग ठोस धातु को आकार देती है, जबकि कास्टिंग पिघली हुई धातु को एक सांचे में डालकर घटकों का निर्माण करती है। डिज़ाइन, विनिर्माण नियंत्रण, सामग्री और निरीक्षण आवश्यकताएँ उपयुक्त होने पर प्रत्येक विधि विश्वसनीय वाल्व का उत्पादन कर सकती है।

प्रत्येक एप्लिकेशन के लिए कोई भी निर्माण स्वचालित रूप से सर्वोत्तम विकल्प नहीं है। एक कॉम्पैक्ट, उच्च दबाव लाइन के लिए एक जाली वाल्व बेहतर हो सकता है, जबकि एक बड़े-बोर सिस्टम के लिए एक कास्ट वाल्व अधिक व्यावहारिक हो सकता है। सही निर्णय केवल विनिर्माण शब्दावली के बजाय इंजीनियरिंग आवश्यकताओं, अनुमोदित मानकों, सामग्री प्रमाणन और कुल जीवनचक्र लागत पर आधारित होना चाहिए।

8. खरीदार सही फोर्ज्ड स्टील गेट वाल्व का चयन कैसे कर सकते हैं?

खरीद टीमों के लिए, अधूरे वाल्व विनिर्देश के परिणामस्वरूप कोटेशन में देरी, गलत डिलीवरी, स्थापना कठिनाइयाँ या अनुपयुक्त परिचालन प्रदर्शन हो सकता है। पूछताछ तैयार करते समय निम्नलिखित चेकलिस्ट का उपयोग करें।

वानजाउ डाय वाल्व एंड फिटिंग्स कंपनी लिमिटेड से कोटेशन का अनुरोध करते समय, खरीदार तकनीकी आवश्यकताओं को व्यवस्थित करने और बार-बार विनिर्देश स्पष्टीकरण के जोखिम को कम करने के लिए इस चेकलिस्ट का उपयोग कर सकते हैं।

अंतिम वाल्व चयन और अनुमोदन योग्य कर्मियों द्वारा लागू पाइपिंग कोड, परियोजना विनिर्देश और निर्माता के प्रमाणित दस्तावेज के आधार पर किया जाना चाहिए।

9. फोर्ज्ड स्टील गेट वाल्व को कैसे स्थापित और रखरखाव किया जाना चाहिए?

स्थापना से पहले

• नेमप्लेट, सामग्री पहचान, दबाव वर्ग, आकार, अंतिम कनेक्शन और खरीद विनिर्देश की जांच करें।
• परिवहन क्षति, संदूषण, क्षरण, या क्षतिग्रस्त सीलिंग सतहों के लिए वाल्व का निरीक्षण करें।
• सत्यापित करें कि वाल्व लाइन माध्यम और वास्तविक दबाव-तापमान स्थितियों के अनुकूल है।
• स्थापना तक आंतरिक मार्ग को साफ रखें और खुले सिरों को सुरक्षित रखें।

इंस्टॉलेशन के दौरान

• निर्माता के इंस्टॉलेशन निर्देशों और लागू पाइपिंग प्रक्रियाओं का पालन करें।
• पाइपिंग के गलत संरेखण को ठीक करने के लिए शरीर पर दबाव डाले बिना या वाल्व का उपयोग किए बिना वाल्व को पाइपलाइन के साथ संरेखित करें।
• चयनित कनेक्शन के लिए उपयुक्त गास्केट, फास्टनरों, थ्रेड-सीलिंग सामग्री और वेल्डिंग प्रक्रियाओं का उपयोग करें।
• वेल्डिंग की गर्मी या मलबे को आंतरिक घटकों, सीलों या बैठने की सतहों को नुकसान पहुँचाने से रोकें।
• सुनिश्चित करें कि हैंडव्हील या एक्चुएटर को सुरक्षित रूप से संचालित किया जा सकता है और पर्याप्त रखरखाव मंजूरी उपलब्ध है।

नियमित रखरखाव के दौरान

सेवा की गंभीरता, परिचालन आवृत्ति, निर्माता की सिफारिशों और साइट सुरक्षा प्रक्रियाओं के आधार पर एक निरीक्षण कार्यक्रम स्थापित करें। स्टेम पैकिंग और बोनट जोड़ के आसपास बाहरी रिसाव, संक्षारण, असामान्य संचालन प्रतिरोध और दृश्यमान क्षति की जाँच करें। इससे पहले कि यह एक बड़ी परिचालन समस्या बन जाए, शट-ऑफ प्रदर्शन के किसी भी नुकसान की जांच करें।

निरीक्षण या रखरखाव से पहले, सिस्टम को अलग करें, उस पर दबाव कम करें, आवश्यकतानुसार संबंधित अनुभाग को सूखा या शुद्ध करें, और सुरक्षित स्थितियों को सत्यापित करें। वाल्व पर दबाव पड़ने पर कभी भी दबाव वाले हिस्सों को ढीला न करें। खतरनाक तरल पदार्थ, उच्च तापमान और फंसे हुए दबाव के लिए उचित नियंत्रण और योग्य कर्मियों की आवश्यकता होती है।

10. खरीदारी में किन सामान्य गलतियों से बचना चाहिए?

अकेले दबाव वर्ग द्वारा चयन

एक दबाव वर्ग प्रत्येक तापमान पर एक सार्वभौमिक स्वीकार्य दबाव का प्रतिनिधित्व नहीं करता है। सामग्री-विशिष्ट दबाव-तापमान रेटिंग और संपूर्ण वाल्व असेंबली की सीमा की पुष्टि करें।

तरल पदार्थ और आंतरिक सामग्रियों की अनदेखी करना

एक मजबूत जालीदार बॉडी असंगत स्टेम, सीट, पैकिंग या गैसकेट की भरपाई नहीं कर सकती है। इच्छित सेवा के लिए सामग्री के संपूर्ण बिल की समीक्षा करें।

निरंतर थ्रॉटलिंग के लिए गेट वाल्व का उपयोग करना

पारंपरिक गेट वाल्व मुख्य रूप से अलगाव के लिए डिज़ाइन किए गए हैं। निरंतर मॉड्यूलेशन के लिए, एक नियंत्रण वाल्व या विशेष रूप से थ्रॉटलिंग के लिए डिज़ाइन किए गए किसी अन्य डिज़ाइन पर विचार करें।

यह मानते हुए कि प्रत्येक निर्माता समान कॉन्फ़िगरेशन प्रदान करता है

आकार सीमाएं, दबाव वर्ग, बोनट व्यवस्था, ट्रिम संयोजन और अंतिम कनेक्शन उत्पाद लाइन के अनुसार भिन्न होते हैं। एक लिखित डेटाशीट प्राप्त करें और ऑर्डर देने से पहले सटीक कॉन्फ़िगरेशन की पुष्टि करें।

निरीक्षण दस्तावेजों की अनदेखी

महत्वपूर्ण अनुप्रयोगों के लिए, आवश्यक सामग्री ट्रैसेबिलिटी या परीक्षण दस्तावेज़ीकरण के बिना कम कोटेशन अतिरिक्त परियोजना जोखिम पैदा कर सकता है। खरीद से पहले दस्तावेज़ीकरण आवश्यकताओं को परिभाषित करें।

अच्छी खरीद प्रथा संपूर्ण तकनीकी विशिष्टताओं के साथ शुरू होती है और सत्यापन के साथ समाप्त होती है कि वितरित वाल्व अनुमोदित दस्तावेज से मेल खाता है।

11. अक्सर पूछे जाने वाले प्रश्न

निष्कर्ष

जब निर्माण, सामग्री, दबाव-तापमान रेटिंग और कनेक्शन प्रकार सही ढंग से अनुप्रयोग से मेल खाते हैं तो एक जाली स्टील गेट वाल्व भरोसेमंद पाइपलाइन अलगाव प्रदान कर सकता है। इसके कॉम्पैक्ट डिज़ाइन विकल्प और कई सामग्री ग्रेडों में उपलब्धता इसे चयनित तेल और गैस, बिजली उत्पादन, रासायनिक प्रसंस्करण, भाप और औद्योगिक उपयोगिता प्रणालियों के लिए उपयोगी बनाती है।

सबसे प्रभावी क्रय निर्णय कीमत से परे होता है। स्पष्ट रूप से परिभाषित तकनीकी विनिर्देश, उचित निरीक्षण आवश्यकताएं, सत्यापित सामग्री अनुकूलता और सही स्थापना प्रथाएं टालने योग्य विफलताओं को कम करने और दीर्घकालिक परिचालन विश्वसनीयता का समर्थन करने में मदद करती हैं।

जाली स्टील गेट वाल्वों का मूल्यांकन करने वाले खरीदारों के लिए, एक आपूर्तिकर्ता के साथ काम करना जो उत्पाद कॉन्फ़िगरेशन और दस्तावेज़ीकरण आवश्यकताओं को स्पष्ट कर सकता है, एक सफल परियोजना की दिशा में एक महत्वपूर्ण कदम है।
