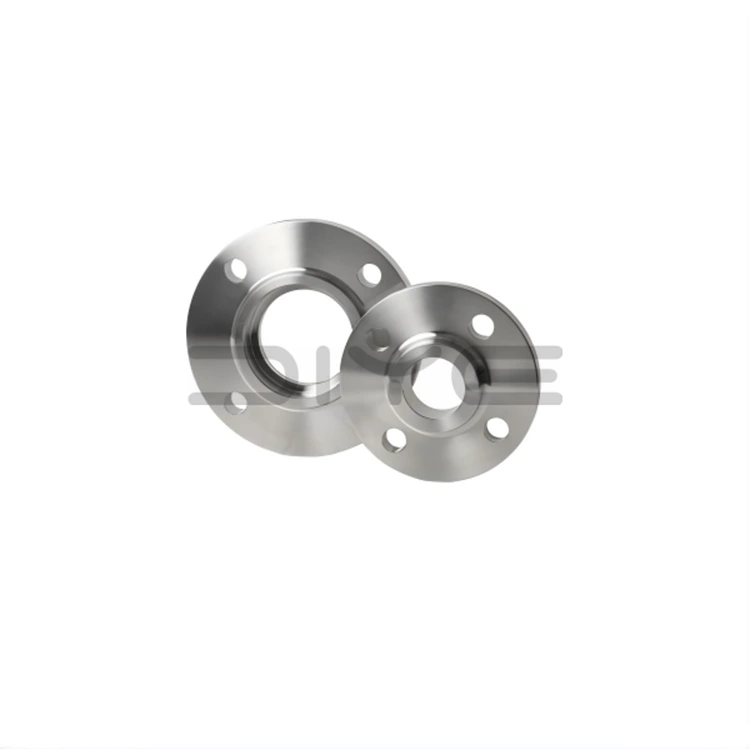

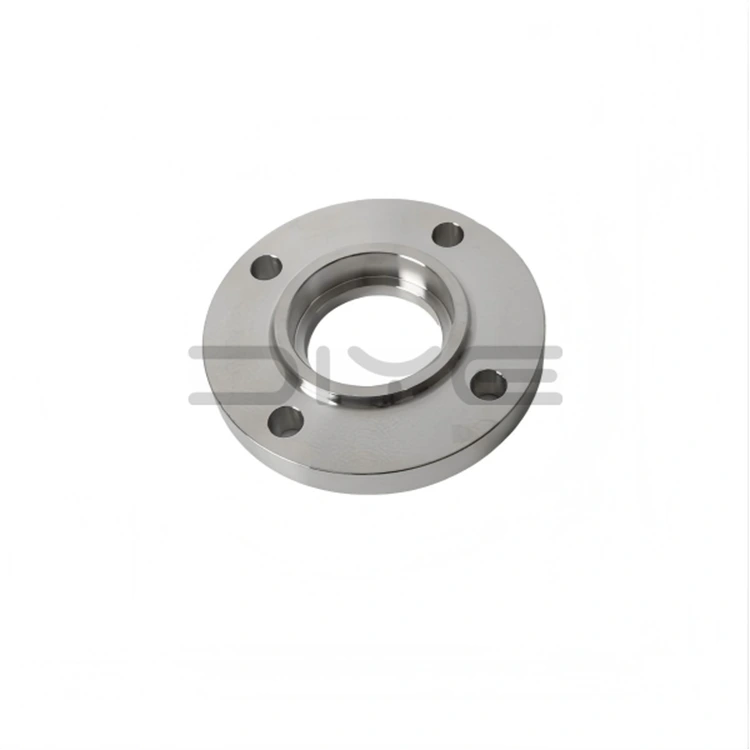

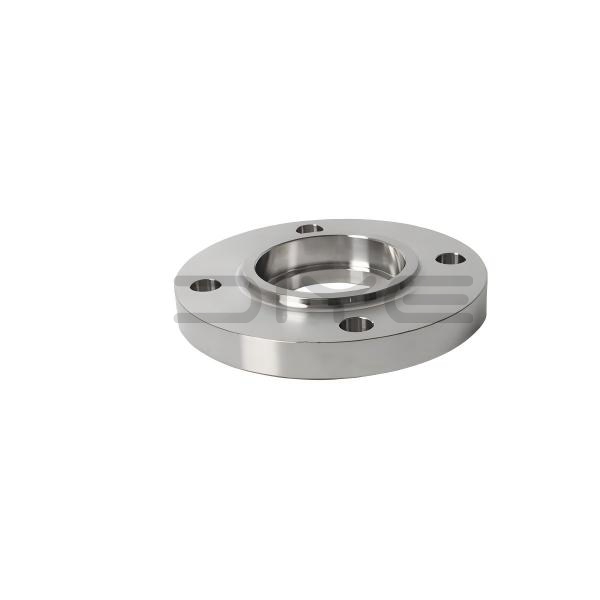

सॉकेट वेल्डिंग निकला हुआ किनारा

सॉकेट वेल्डिंग फ्लैंज एक गर्दन वाला जालीदार फ्लैंज है जिसके एक सिरे पर आंतरिक सॉकेट ग्रूव होता है। स्थापना के दौरान, स्टील पाइप को सॉकेट में डाला जाता है और बाहरी फ़िलेट वेल्ड के साथ सुरक्षित किया जाता है, जिससे पाइप के सिरे को बेवेल करने या बट वेल्ड बैकिंग प्लेट का उपयोग करने की आवश्यकता समाप्त हो जाती है। उत्पाद मुख्य रूप से एएसएमई बी16.5 मानकों के अनुसार निर्मित होते हैं, जो कक्षा 150 से कक्षा 2500 तक दबाव रेटिंग को कवर करते हैं, जिससे वे छोटे-व्यास, उच्च दबाव पाइपिंग सिस्टम के लिए पसंदीदा अलग करने योग्य कनेक्शन बन जाते हैं।

मानक सीलिंग सतह के प्रकार

1. आरएफ (उठा हुआ चेहरा): उद्योग की मुख्यधारा का प्रकार, सर्पिल घाव गैसकेट और पीटीएफई गैसकेट के साथ संगत, सामान्य परिचालन स्थितियों के लिए उपयुक्त।

2. आरजे (रिंग जॉइंट): अत्यधिक उच्च तापमान और उच्च दबाव की स्थिति के लिए डिज़ाइन किया गया, धातु रिंग गैसकेट के साथ संगत।

3. एमएफएम (मैचिंग फेस): गैस्केट के क्षरण और संपीड़न को रोकता है, कठोर परिस्थितियों में सीलिंग स्थिरता में सुधार करता है।

कार्य सिद्धांत और वेल्डिंग प्रक्रिया

1. पाइप सम्मिलन: पाइप को सॉकेट में तब तक डालें जब तक कि यह आंतरिक चरण से संपर्क न कर ले, फिर थर्मल विस्तार निकासी की अनुमति देने के लिए थोड़ा पीछे हटें।

2. फ़िलेट वेल्डिंग: पाइप की बाहरी दीवार और निकला हुआ किनारा गर्दन के जंक्शन पर निरंतर बाहरी फ़िलेट वेल्ड करें।

3. सीलिंग और तनाव से राहत: वेल्ड संरचनात्मक निर्धारण और सीलिंग प्रदान करता है; आंतरिक निकासी थर्मल विस्तार को अवशोषित करती है, जिससे वेल्ड क्रैकिंग को रोका जा सकता है।

4. गैर-विनाशकारी परीक्षण: महत्वपूर्ण छोटे-व्यास प्रणालियों के सटीक सीलिंग प्रदर्शन को सुनिश्चित करने के लिए वेल्ड को पीटी प्रवेश परीक्षण के अधीन किया जा सकता है।

मुख्य संरचनात्मक लाभ

1. स्व-केंद्रित सॉकेट वेल्डिंग निकला हुआ किनारा: अंतर्निहित सॉकेट वेल्डिंग निकला हुआ किनारा स्वचालित पाइप संरेखण, स्थापना को सरल बनाने और उच्च समाक्षीयता सुनिश्चित करने में सक्षम बनाता है।

2. इंटीग्रल फोर्ज्ड स्ट्रक्चर: वन-पीस फोर्ज्ड नेक डिजाइन उत्कृष्ट कठोरता और स्थिर दबाव प्रतिरोध प्रदान करता है।

3. कुशल और सुविधाजनक वेल्डिंग: केवल बाहरी फ़िलेट वेल्ड की आवश्यकता होती है, जिससे तेजी से निर्माण संभव होता है और पूर्ण प्रवेश वेल्डिंग की आवश्यकता समाप्त हो जाती है।

4. थर्मल तनाव संरक्षण: उच्च तापमान थर्मल तनाव को मुक्त करने और संयुक्त विफलता को रोकने के लिए पाइप के नीचे एक समर्पित विस्तार अंतराल प्रदान किया जाता है।

विशिष्टताएँ और सामग्री विकल्प

1. मानक आकार: मुख्य रूप से DN15-DN50 (NPS 1/2″-2″), छोटे-व्यास वाले उच्च दबाव प्रणालियों के लिए अनुकूलित।

2. दबाव रेटिंग: आमतौर पर उपयोग की जाने वाली विशिष्टताएं कक्षा 300/600 और उससे ऊपर हैं, जो मध्यम और उच्च दबाव की स्थिति के लिए उपयुक्त हैं।

3. सामग्री प्रकार: एएसटीएम ए105 कार्बन स्टील, 304/316एल स्टेनलेस स्टील, मिश्र धातु स्टील और कम तापमान वाले जाली स्टील में उपलब्ध है।

अनुप्रयोग परिदृश्य और सेवा क्षमताएँ

DIY वाल्व सॉकेट वेल्डिंग फ्लैंज का व्यापक रूप से तेल और गैस, रसायन, बिजली उत्पादन और अंतरराष्ट्रीय इंजीनियरिंग परियोजनाओं में उपयोग किया जाता है। हम स्टॉक में मानक आकार के साथ-साथ गैर-मानक आकार और विशेष सामग्रियों के लिए पूरी तरह से अनुकूलित समाधान प्रदान करते हैं। प्रत्येक उत्पाद एक पूर्ण मूल निर्माता की गुणवत्ता निरीक्षण रिपोर्ट, सामग्री प्रमाणपत्र, दोष का पता लगाने वाले डेटा और निर्यात दस्तावेजों के एक पूरे सेट के साथ आता है, जो दुनिया भर में विभिन्न परियोजनाओं की आवश्यकताओं का पूर्ण अनुपालन सुनिश्चित करता है।

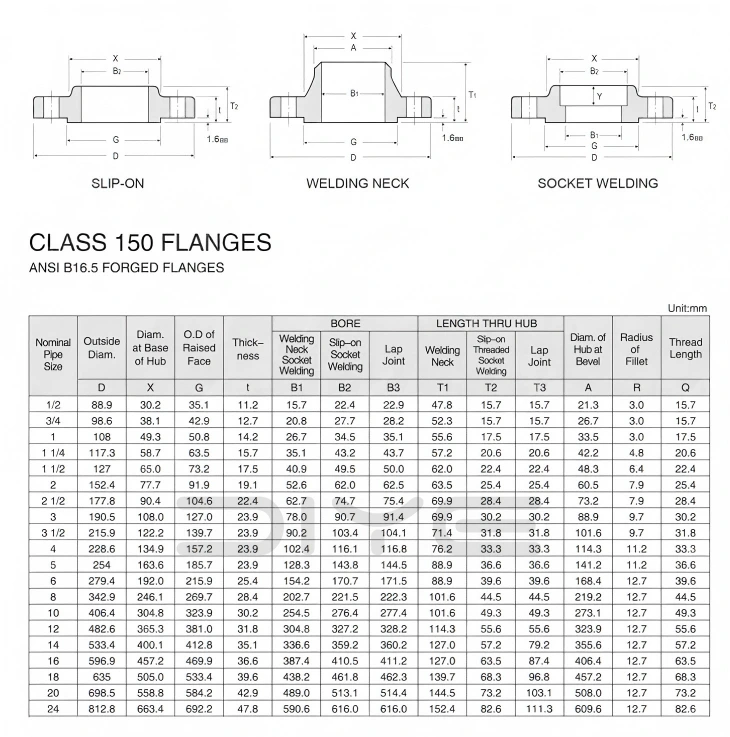

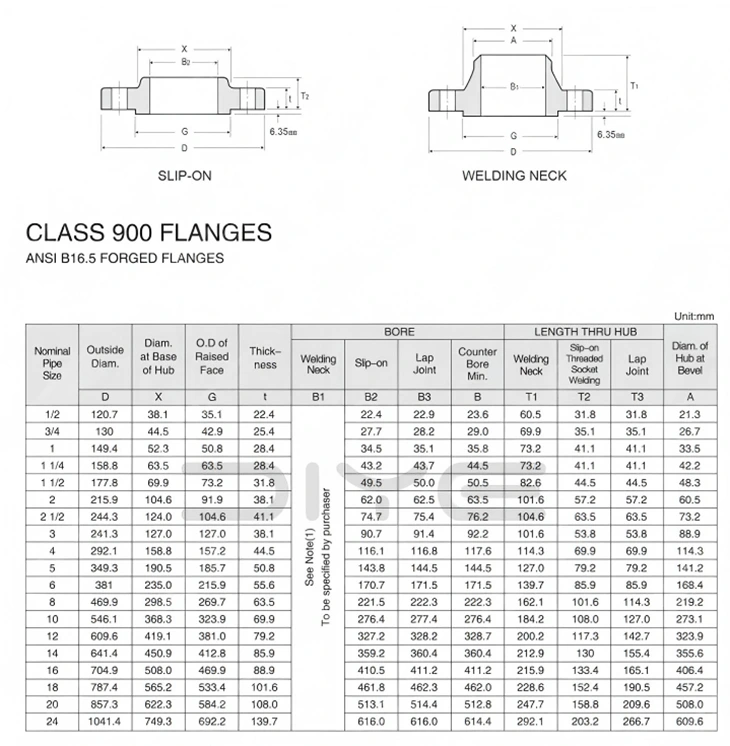

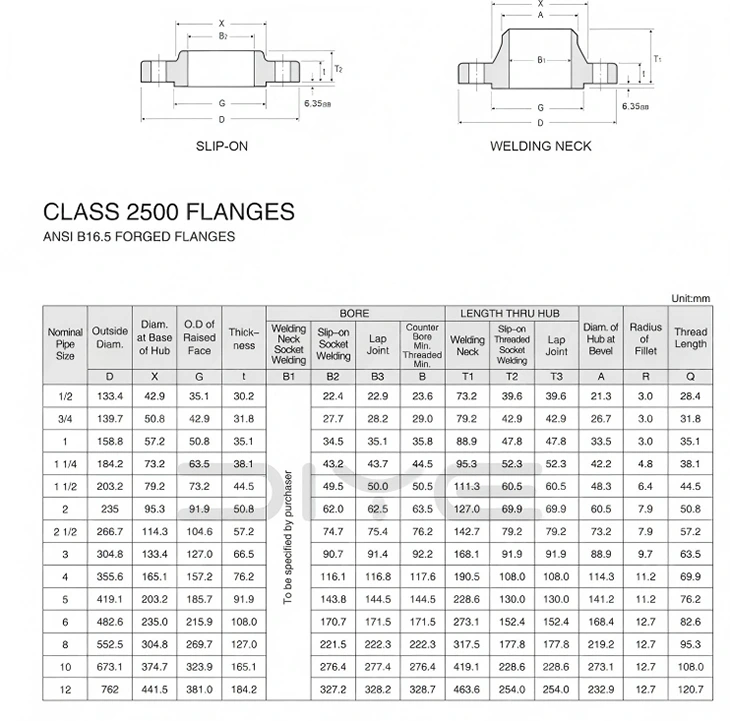

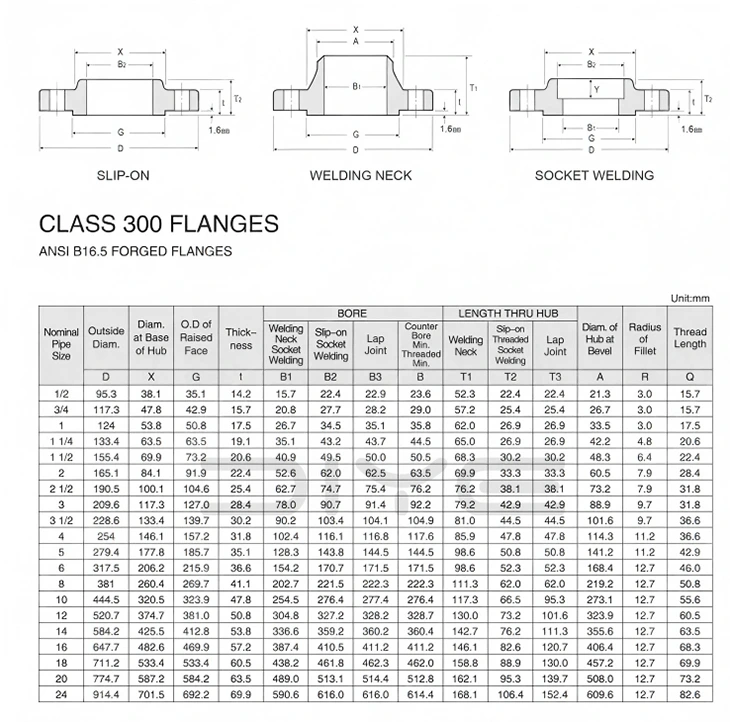

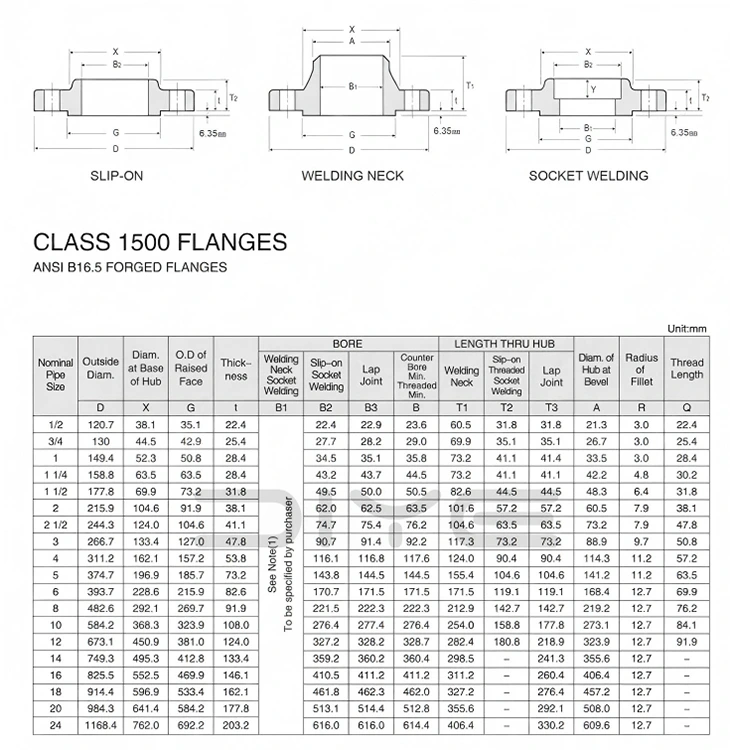

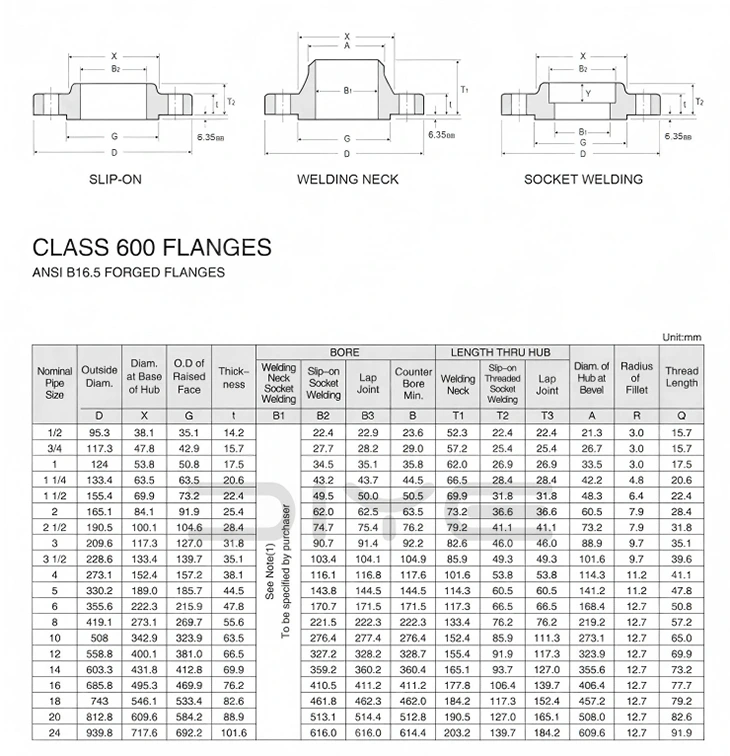

तकनीकी मापदंड
