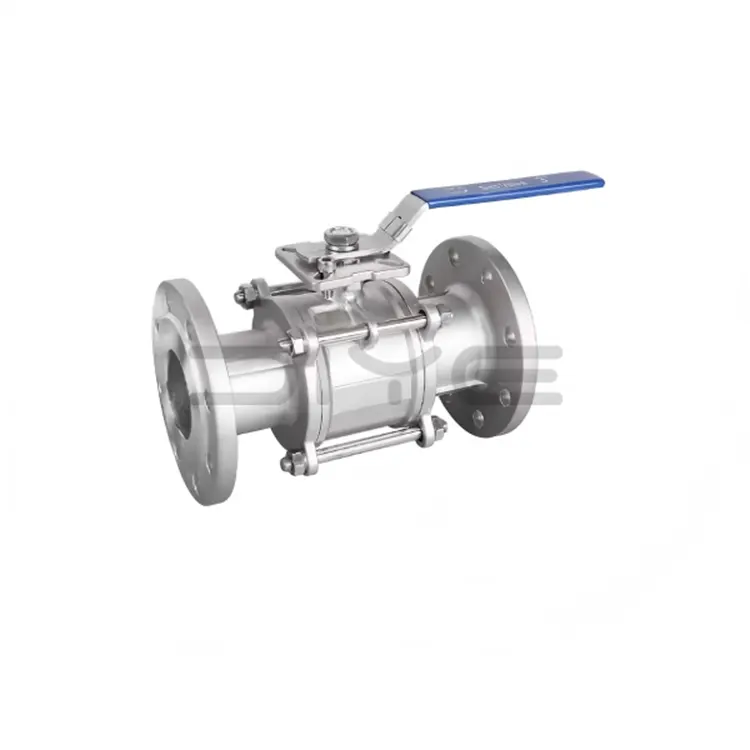

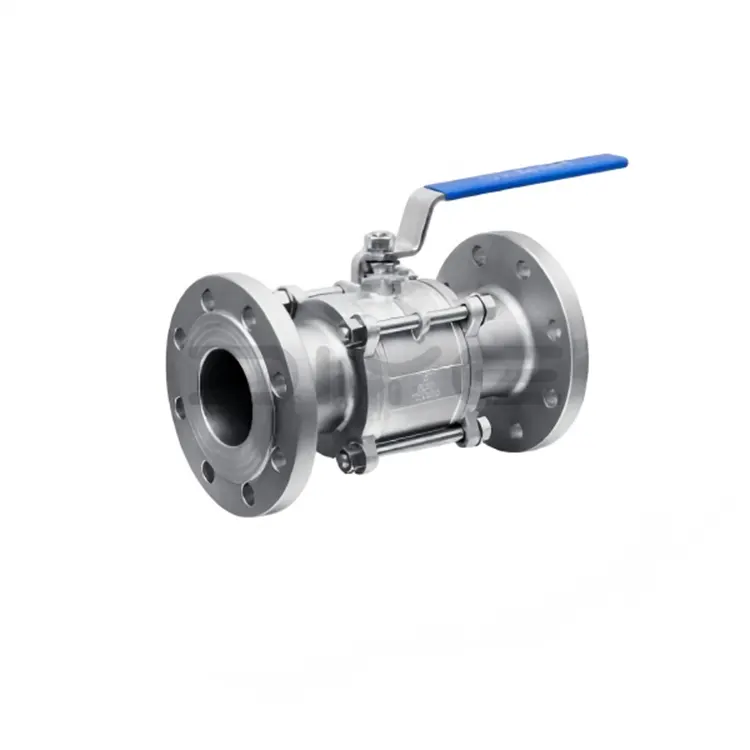

3पीसी फ़्लैंग्ड बॉल वाल्व

DIYE वाल्व एक पेशेवर निर्यातक और विनिर्माण संयंत्र है जो 3पीसी फ़्लैंग्ड बॉल वाल्व में विशेषज्ञता रखता है, जो चीन की उन्नत औद्योगिक विनिर्माण प्रणाली में निहित है। हम अपने वैश्विक ग्राहकों के लिए स्थिर प्रदर्शन और समय पर डिलीवरी सुनिश्चित करने के लिए संपूर्ण उत्पादन प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण का पालन करते हैं, पूर्ण कास्टिंग, मशीनिंग और परीक्षण उपकरणों से लैस हैं।

उत्पाद संरचना और मुख्य विशेषताएं

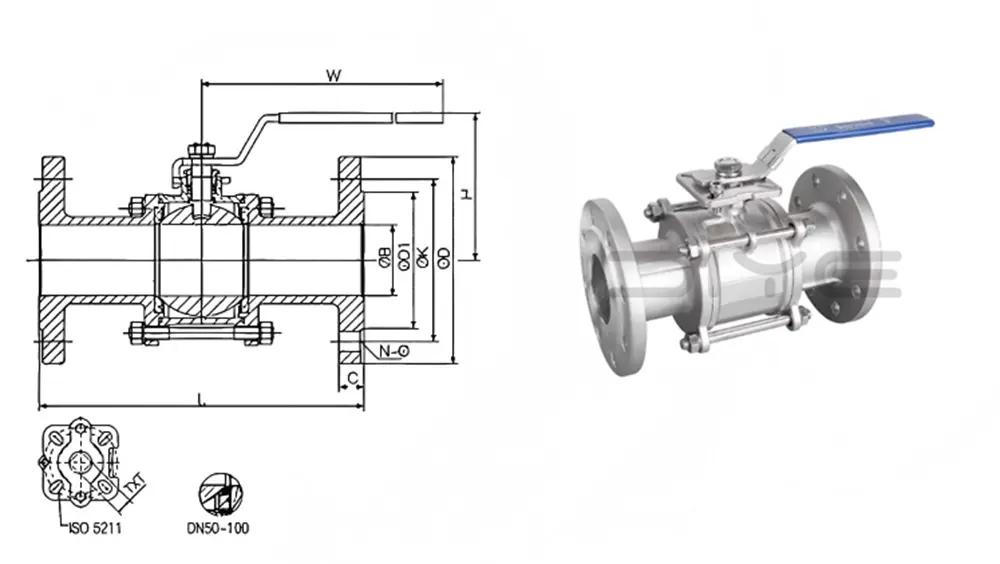

3पीसी फ़्लैंग्ड बॉल वाल्व में तीन-टुकड़े विभाजित डिज़ाइन की सुविधा है। वाल्व बॉडी में एक केंद्रीय मुख्य बॉडी और बाएं और दाएं निकला हुआ किनारा अंत कैप होते हैं, जो फोर्जिंग और सटीक मशीनिंग के माध्यम से 304/316/316L स्टेनलेस स्टील से बने होते हैं, जिसमें उत्कृष्ट संक्षारण प्रतिरोध, उच्च दबाव प्रतिरोध और उच्च तापमान प्रतिरोध होता है।

मुख्य प्रदर्शन लाभ

1. 90° रोटेशन कम प्रवाह प्रतिरोध के साथ तेजी से खुलने और बंद होने में सक्षम बनाता है।

2. द्विदिश शून्य-रिसाव सीलिंग के लिए उच्च-प्रदर्शन पीटीएफई गास्केट का उपयोग करता है।

3. ऑनलाइन डिससेम्बली और रखरखाव की अनुमति देता है, जिसके परिणामस्वरूप लंबी सेवा जीवन मिलता है।

4. चार ड्राइव विधियों के साथ संगत: मैनुअल, वर्म गियर, वायवीय और इलेक्ट्रिक।

5. जीबी, एएनएसआई, जेआईएस और डीआईएन जैसे अंतरराष्ट्रीय मानकों को पूरा करता है।

काम के सिद्धांत

1. खोलने की प्रक्रिया: 3पीसी फ़्लैंग्ड बॉल वाल्व ड्राइव यूनिट वाल्व स्टेम और बॉल को घुमाती है। जब गेंद का थ्रू-होल पाइपलाइन के साथ संरेखित होता है, तो वाल्व पूरी तरह से खुल जाता है, जिससे द्रव सुचारू रूप से प्रवाहित हो सकता है।

2. समापन प्रक्रिया: वाल्व स्टेम गेंद को 90° घुमाता है, गेंद के थ्रू-होल को पाइपलाइन के साथ संरेखित करता है। गेंद का ठोस हिस्सा तरल पदार्थ के मार्ग को पूरी तरह से अवरुद्ध कर देता है, जिससे विश्वसनीय शट-ऑफ प्राप्त होता है। इस बिंदु पर, वाल्व पूरी तरह से बंद है।

3. सीलिंग तंत्र: उच्च परिशुद्धता मशीनीकृत गेंद पीटीएफई सीलिंग रिंग से सटीक रूप से मेल खाती है, जो विभिन्न परिचालन स्थितियों के तहत विश्वसनीय द्विदिशात्मक सीलिंग सुनिश्चित करती है।

अनुप्रयोग

3पीसी फ़्लैंग्ड बॉल वाल्व पानी, भाप, तेल, गैस, एसिड, क्षार और संक्षारक तरल पदार्थ सहित विभिन्न मीडिया के लिए उपयुक्त है। इसका व्यापक रूप से पेट्रोकेमिकल, खाद्य और पेय पदार्थ, फार्मास्युटिकल, जल उपचार, एचवीएसी, पेपरमेकिंग और धातुकर्म उद्योगों में उपयोग किया जाता है।

गुणवत्ता आश्वासन और प्रमाणपत्र:

1.आधिकारिक प्रमाणपत्र

ISO 9001, CE, EAC, GOST और API 6D/607 जैसे आधिकारिक प्रमाणपत्रों को धारण करते हुए, यह सीधे यूरोप, अमेरिका, CIS, मध्य पूर्व और दक्षिण पूर्व एशिया में परियोजना पहुंच आवश्यकताओं को पूरा करता है।

2.पूर्ण-प्रक्रिया परीक्षण

कच्चे माल का वर्णक्रमीय विश्लेषण, 1.5 गुना रेटेड दबाव पानी/वायु दबाव परीक्षण, सीलिंग प्रदर्शन परीक्षण, ≥100,000 उद्घाटन और समापन जीवन परीक्षण, शिपमेंट से पहले 100% उत्पाद योग्यता सुनिश्चित करना।

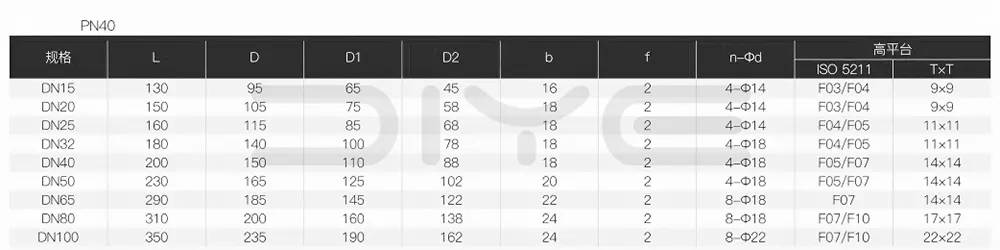

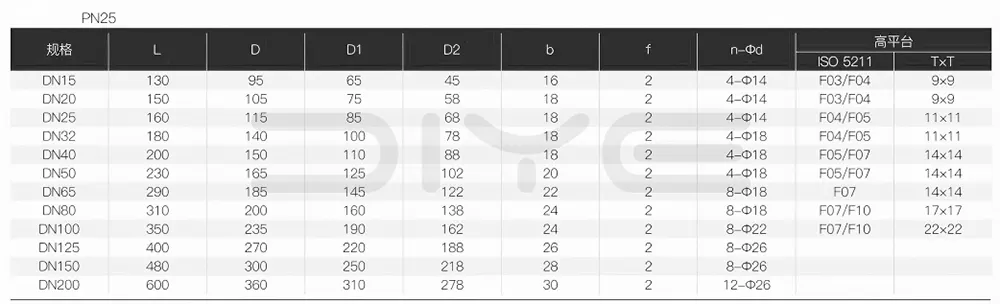

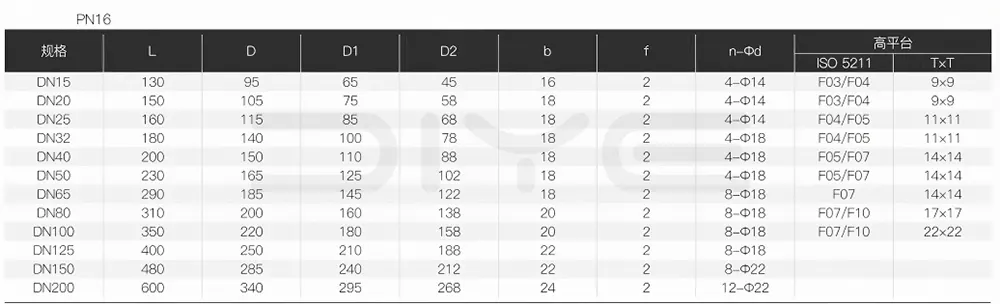

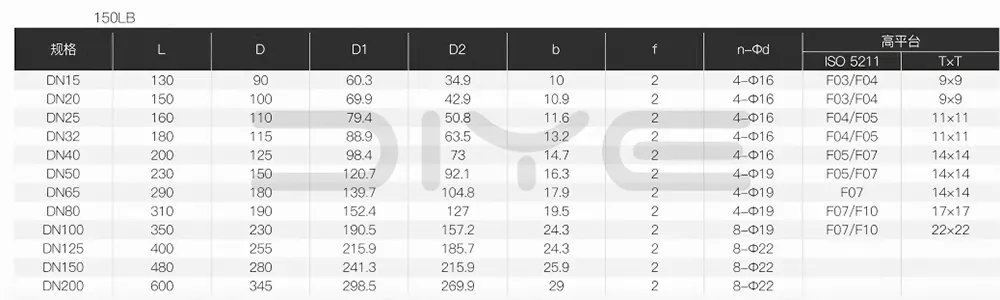

तकनीकी मापदंड

सहायक और अनुकूलन सेवाएँ

1. वन-स्टॉप आपूर्ति: वाल्व, एक्चुएटर्स, फ्लैंज, गास्केट और बोल्ट का एक पूरा सेट प्रदान करना, विदेशी खरीद और स्थापना प्रक्रियाओं को सरल बनाना।

2. लचीला अनुकूलन: हम एक ही स्थान पर विभिन्न परियोजना आवश्यकताओं को पूरा करने के लिए थ्रेड मानकों (एनपीटी/बीएसपी/जी/बीएसपीटी, आदि), दबाव रेटिंग, सामग्री चयन, सील, गैर-मानक आकार, विशेष इंटरफेस, प्लेटफ़ॉर्म संशोधन, उपस्थिति मुद्रण, लोगो अनुकूलन इत्यादि को समायोजित कर सकते हैं।

सामान्य प्रश्नोत्तर

प्रश्न: 3पीसी फ्लैंज्ड बॉल वाल्व के लिए सीलिंग सामग्री का चयन कैसे करें?

ए: 1. पीटीएफई (एफ4): सामान्य प्रयोजन नरम सील, ऑपरेटिंग तापमान -20 ℃ से 200 ℃, उत्कृष्ट सीलिंग प्रदर्शन और संक्षारण प्रतिरोध की विशेषता।

2. प्रबलित PTFE: उच्च तापमान अनुप्रयोगों (≤250℃) के लिए उपयुक्त।

3. धातु सील (हार्ड सील): उच्च तापमान (≤600℃), उच्च दबाव और कण युक्त मीडिया के लिए डिज़ाइन किया गया।

प्रश्न: 3पीसी फ्लैंज्ड बॉल वाल्व के लिए सील का प्रतिस्थापन चक्र क्या है?

ए: 1. सॉफ्ट सील (पीटीएफई): अनुकूल कामकाजी परिस्थितियों में 1-2 साल; संक्षारक या उच्च तापमान वाली कामकाजी परिस्थितियों में इसे घटाकर 3-6 महीने कर दिया जाता है।

2. धातु सील: 3-5 वर्ष, वास्तविक पहनने की स्थिति के अधीन।
