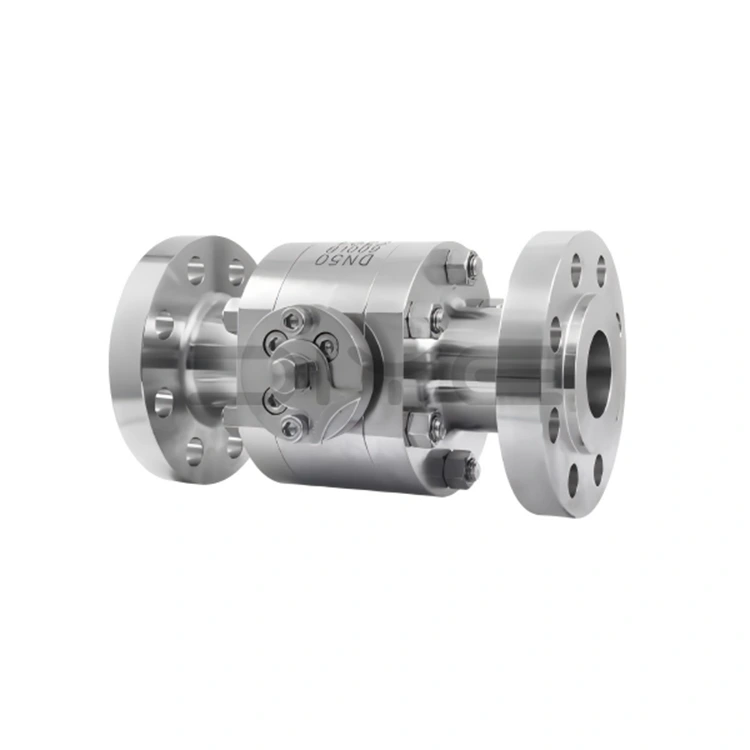

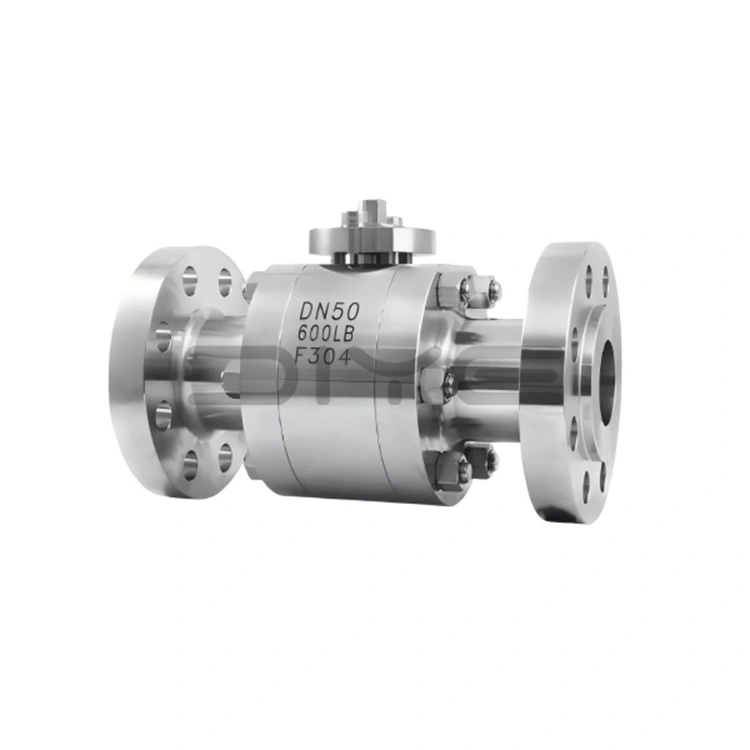

जाली इस्पात उच्च दबाव निकला हुआ किनारा गेंद वाल्व

DIYE VALVE की फोर्ज्ड स्टील हाई-प्रेशर फ़्लैंग्ड बॉल वाल्व श्रृंखला को कई घरेलू और अंतर्राष्ट्रीय मानकों के अनुसार कड़ाई से डिज़ाइन, निर्मित और परीक्षण किया गया है ताकि यह सुनिश्चित किया जा सके कि उत्पाद का प्रदर्शन वैश्विक इंजीनियरिंग आवश्यकताओं को पूरा करता है।

- डिज़ाइन और विनिर्माण मानक: जीबी/टी 12237, एपीआई 608, आईएसओ 17292, एन 1983:2013

- फ्लैंज कनेक्शन मानक: जेबी/टी79.1~79.4, एएनएसआई बी16.5, जीबी/टी 9113

- संरचनात्मक लंबाई मानक: एएसएमई बी16.10

- परीक्षण मानक: जीबी/टी 13927, आईएसओ 5208

मानक नाममात्र व्यास: डीएन10~डीएन300 (1/4"~12"), दबाव रेटिंग: कक्षा 150~कक्षा 600 (पीएन10~पीएन100); 2500LB और PN400 जैसे कस्टम उच्च दबाव वाले गैर-मानक विनिर्देश उपलब्ध हैं, और विभिन्न उच्च दबाव पाइपलाइन आवश्यकताओं के अनुकूल नाममात्र व्यास को ग्राहक के चित्र के अनुसार समायोजित किया जा सकता है।

मुख्य उत्पाद लाभ

1. उच्च गुणवत्ता वाली जाली सामग्री, स्थिर प्रदर्शन

फोर्ज्ड स्टील हाई-प्रेशर फ्लैंग्ड बॉल वाल्व की मुख्य सामग्री उच्च गुणवत्ता वाला फोर्ज्ड स्टील है, जो विभिन्न कठोर कामकाजी परिस्थितियों के लिए उपयुक्त है, विशेष रूप से निम्नानुसार:

- कार्बन स्टील फोर्जिंग (डब्ल्यूसीबी/ए216-डब्ल्यूसीबी): उच्च संरचनात्मक ताकत, पारंपरिक गैर-संक्षारक उच्च दबाव स्थितियों (जैसे सामान्य औद्योगिक तेल और गैस पाइपलाइन) के लिए उपयुक्त।

- स्टेनलेस स्टील फोर्जिंग (F304/F316L): 304 सामग्री हल्के संक्षारण के लिए प्रतिरोधी है, सामान्य उच्च दबाव रसायन, जल उपचार और अन्य स्थितियों के लिए उपयुक्त है; 316L सामग्री, अतिरिक्त मोलिब्डेनम के साथ, संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध में काफी सुधार करती है, जो एसिड, क्षार, सल्फर युक्त मीडिया और समुद्री जल जैसे अत्यधिक संक्षारक वातावरण के लिए उपयुक्त है। उच्च दबाव वाली संक्षारक परिस्थितियों में इसकी सेवा का जीवन सामान्य कार्बन स्टील बॉल वाल्वों की तुलना में 3-5 गुना है।

- विशेष स्टील फोर्जिंग (जैसे 35CrMoA): अत्यधिक उच्च दबाव और विशेष कामकाजी परिस्थितियों के लिए अनुकूलित, विश्वसनीय सामग्री समर्थन प्रदान करता है।

2. उच्च प्रदर्शन सहायक उपकरण, सुरक्षित और टिकाऊ

फोर्ज्ड स्टील हाई-प्रेशर फ़्लैंग्ड बॉल वाल्व के सभी सहायक उपकरण उच्च दबाव वाली विशेष सामग्रियों से बने होते हैं, जो वाल्व की समग्र स्थिरता और सुरक्षा सुनिश्चित करते हैं:

- वाल्व स्टेम: 2Cr13/A246-416 जैसे पहनने-प्रतिरोधी और संक्षारण-प्रतिरोधी फोर्जिंग से बना, नाइट्राइड सतह उपचार के साथ, उत्कृष्ट टॉर्सनल ताकत प्रदान करता है। बैक सील संरचना के साथ बॉटम-माउंटेड डिज़ाइन वाल्व स्टेम को गिरने और मीडिया रिसाव से बचाता है।

- बोल्ट: 35CrMoA/A193-B7 उच्च दबाव वाले विशेष बोल्ट का उपयोग करें, जो उच्च शक्ति और एंटी-लूज़िंग गुण प्रदान करते हैं, जो उच्च दबाव की स्थिति के लिए उपयुक्त हैं।

- सील: पीटीएफई, पीपीएल और फ्लोरोरबर जैसी उच्च दबाव वाली विशेष सामग्रियों से बनी होती है। कुछ मॉडल मेटल हार्ड सील + इलास्टिक सहायक सील की ट्रिपल संरचना का उपयोग करते हैं, जहां दबाव जितना अधिक होगा, सील उतनी ही सख्त होगी, द्विदिश शून्य रिसाव प्राप्त होगा और एपीआई 6 डी "शून्य रिसाव" मानक को पूरा किया जाएगा।

3. वैज्ञानिक संरचना, व्यापक अनुकूलनशीलता

परिचालन स्थितियों के आधार पर लक्षित संरचनात्मक डिजाइनों को अपनाते हुए, फोर्ज्ड स्टील हाई-प्रेशर फ़्लैंग्ड बॉल वाल्व विभिन्न परिदृश्यों के लिए उपयुक्त है:

- फ्लोटिंग बॉल संरचना: छोटे-व्यास वाले वाल्वों के लिए उपयुक्त, बॉल और वाल्व सीट के बीच एक चुस्त फिट सुनिश्चित करने के लिए मध्यम दबाव पर निर्भर। सरल संरचना, विश्वसनीय सीलिंग।

- फिक्स्ड बॉल संरचना: बड़े व्यास वाले वाल्वों के लिए उपयुक्त। गेंद को ऊपरी और निचले शाफ्ट द्वारा समर्थित किया जाता है, जो खोलने और बंद करने के दौरान ऑफसेट को रोकता है, ऑपरेटिंग टॉर्क को कम करता है, उच्च दबाव के तहत लगातार संचालन के लिए उपयुक्त है, और वाल्व स्टेम पहनने को कम करता है।

- एंटी-स्टैटिक और फायरप्रूफ डिज़ाइन: कुछ मॉडलों पर सुसज्जित। एंटी-स्टैटिक डिज़ाइन स्थैतिक चिंगारी को रोकता है, और अग्निरोधक डिज़ाइन सील के जलने के बाद धातु-से-धातु संपर्क के माध्यम से अस्थायी सीलिंग की अनुमति देता है, जो ज्वलनशील और विस्फोटक उच्च दबाव की स्थिति के लिए उपयुक्त है।

हमारी प्रतिबद्धता

चीन में एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, DIYE वाल्व "गुणवत्ता पहले, ग्राहक सर्वोच्च" के दर्शन का पालन करता है। हमारे कारखाने में एक पूर्ण उत्पादन और परीक्षण प्रणाली है, जिसमें उत्पाद की गुणवत्ता सुनिश्चित करने के लिए पूरी प्रक्रिया पर सख्त नियंत्रण होता है। हम पेशेवर तकनीकी सहायता और बिक्री के बाद सेवा भी प्रदान करते हैं, और वैश्विक भागीदारों के साथ दीर्घकालिक और स्थिर सहकारी संबंध स्थापित किए हैं।

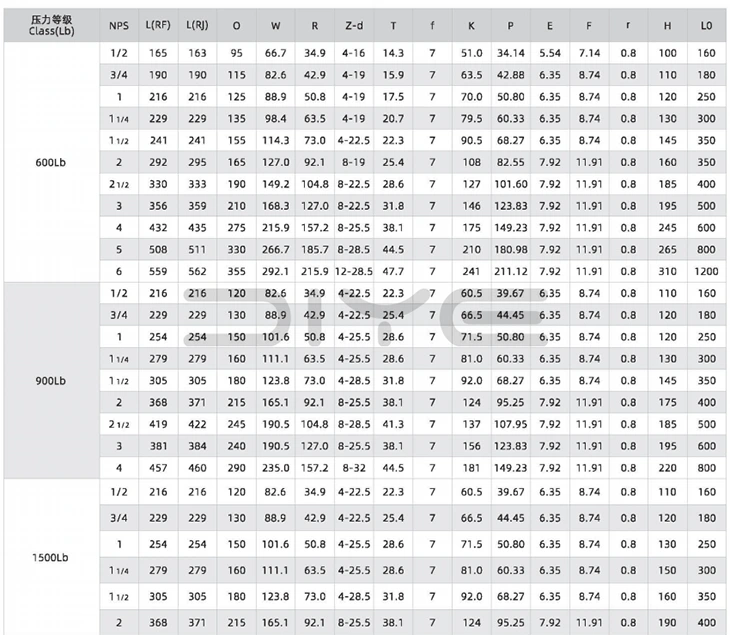

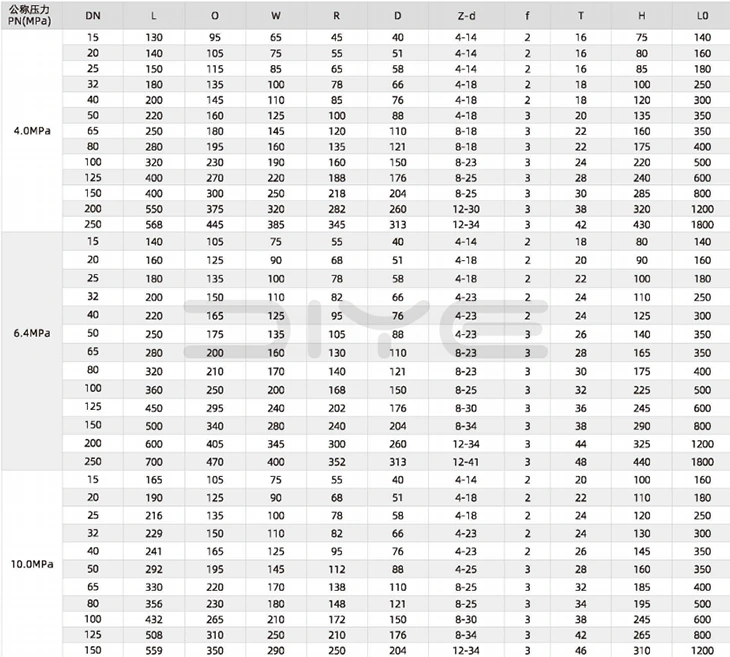

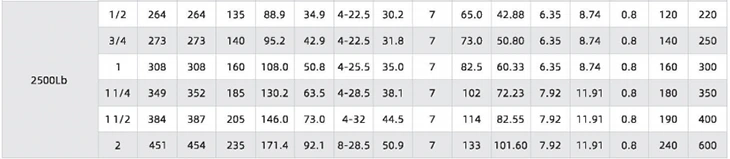

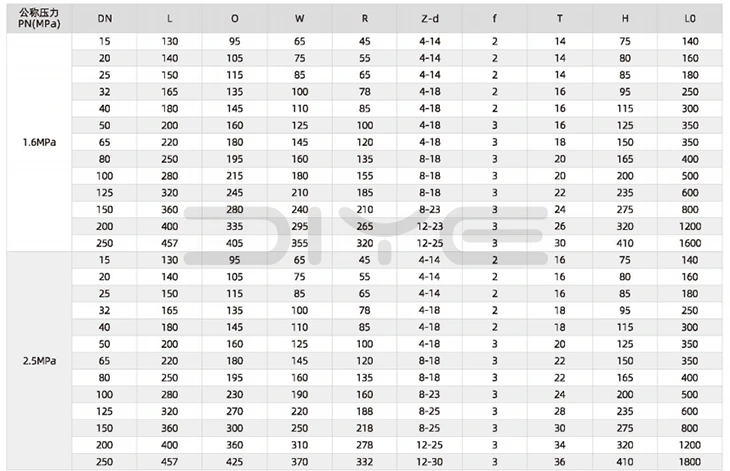

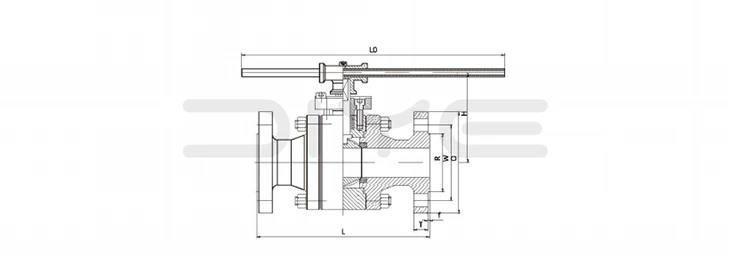

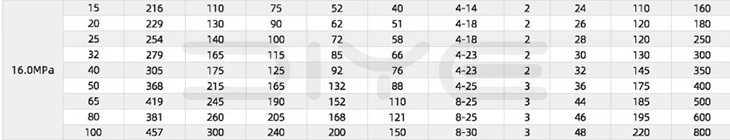

तकनीकी मापदंड

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या फोर्ज्ड स्टील हाई-प्रेशर फ़्लैंग्ड बॉल वाल्व उच्च दबाव के तहत शून्य रिसाव प्राप्त कर सकता है?

ए: यह उच्च दबाव वाली कामकाजी परिस्थितियों के लिए उपयुक्त दोहरी सीलिंग डिज़ाइन को अपनाता है: ① मुख्य सीलिंग: यह वाल्व सीट के पीछे एक ओ-रिंग के साथ एम्बेडेड इलास्टिक वाल्व सीट (पीटीएफई/पीपीएल/फ्लोरोरबर) और धातु हार्ड सील के संयोजन को अपनाता है। माध्यम का दबाव जितना अधिक होगा, वाल्व सीट गेंद को उतनी ही मजबूती से संपीड़ित करेगी, जिससे द्विदिश शून्य रिसाव प्राप्त होगा और एपीआई 6डी "शून्य रिसाव" मानक पूरा होगा; ② वाल्व स्टेम सीलिंग: यह बॉटम-माउंटेड वाल्व स्टेम + बैक सील संरचना + मल्टी-लेयर पैकिंग सील को अपनाता है। वाल्व स्टेम पर मध्यम रिसाव को रोकने और उच्च दबाव के तहत वाल्व स्टेम मरोड़ और अलगाव से बचने के लिए पैकिंग उच्च दबाव वाले विशेष लचीले ग्रेफाइट या पीटीएफई से बनी होती है; ③ एंटी-स्टैटिक/फायर-प्रूफ डिज़ाइन: कुछ मॉडलों में अंतर्निर्मित एंटी-स्टैटिक स्प्रिंग्स होते हैं। जब सील जल जाती है, तो धातु-से-धातु संपर्क के माध्यम से अस्थायी सीलिंग प्राप्त की जा सकती है, जो ज्वलनशील और विस्फोटक मीडिया के साथ काम करने की स्थिति के लिए उपयुक्त है।

प्रश्न: फोर्ज्ड स्टील हाई-प्रेशर फ़्लैंग्ड बॉल वाल्व की फ्लोटिंग बॉल और फिक्स्ड बॉल संरचनाओं के बीच क्या अंतर हैं? क्षमता के अनुसार चयन कैसे करें?

ए: ① फ्लोटिंग बॉल संरचना: आमतौर पर छोटे कैलिबर (डीएन 10 ~ डीएन 50) के लिए उपयोग किया जाता है, गेंद का कोई निश्चित समर्थन नहीं होता है, और मध्यम दबाव के माध्यम से एकल-पक्षीय वाल्व सीट के खिलाफ गेंद को दबाकर सील हासिल की जाती है। इसमें एक सरल संरचना, छोटा उद्घाटन और समापन टॉर्क और कम लागत है, जो पारंपरिक उच्च दबाव और छोटे प्रवाह वाली कामकाजी परिस्थितियों के लिए उपयुक्त है; ② फिक्स्ड बॉल संरचना: आमतौर पर बड़े कैलिबर (DN65 ~ DN300) के लिए उपयोग किया जाता है, गेंद को ऊपरी और निचले वाल्व स्टेम द्वारा निश्चित रूप से समर्थित किया जाता है, खोलने और बंद करने के दौरान कोई ऑफसेट नहीं होता है, मजबूत दबाव-असर स्थिरता, उच्च दबाव, बड़े प्रवाह और लगातार संचालन की कामकाजी परिस्थितियों के लिए उपयुक्त है, जो वाल्व स्टेम पहनने और विरूपण के जोखिम को प्रभावी ढंग से कम कर सकता है। डाये ग्राहकों की जरूरतों और कामकाजी परिस्थितियों के अनुसार फ्लोटिंग बॉल या फिक्स्ड बॉल संरचनाओं को अनुकूलित कर सकता है।

प्रश्न: उच्च दबाव वाली कामकाजी परिस्थितियों में फोर्ज्ड स्टील हाई-प्रेशर फ़्लैंग्ड बॉल वाल्व को स्थापित करने के लिए मुख्य सावधानियां क्या हैं?

ए: ① निकला हुआ किनारा कनेक्शन: बोल्ट उच्च दबाव वाले विशेष बोल्ट जैसे 35CrMoA/A193-B7 होने चाहिए, और असमान बल के कारण वाल्व बॉडी के टूटने से बचने के लिए "विकर्ण वर्दी और चरण-दर-चरण कसने" के सिद्धांत को अपनाया जाएगा, और टॉर्क मानक नियमों का पालन करेगा; ② मध्यम प्रवाह दिशा: पुष्टि करें कि वाल्व बॉडी प्रवाह दिशा चिह्न मध्यम प्रवाह दिशा के अनुरूप है; फुल-पोर्ट बॉल वाल्व की प्रवाह दिशा पर कोई प्रतिबंध नहीं है; ③ स्थापना वातावरण: धूप और बारिश के बाहरी संपर्क से बचें, और बॉल कोर रुकावट को रोकने के लिए स्थापना से पहले पाइपलाइन की अशुद्धियों को साफ करें; ④ दबाव परीक्षण स्वीकृति: स्थापना के बाद ऑन-साइट दबाव परीक्षण किया जाएगा। जल दबाव परीक्षण दबाव नाममात्र दबाव का 1.5 गुना है, और वायु दबाव परीक्षण दबाव नाममात्र दबाव का 1.1 गुना है। इसे तभी उपयोग में लाया जा सकता है जब कोई रिसाव न हो।
