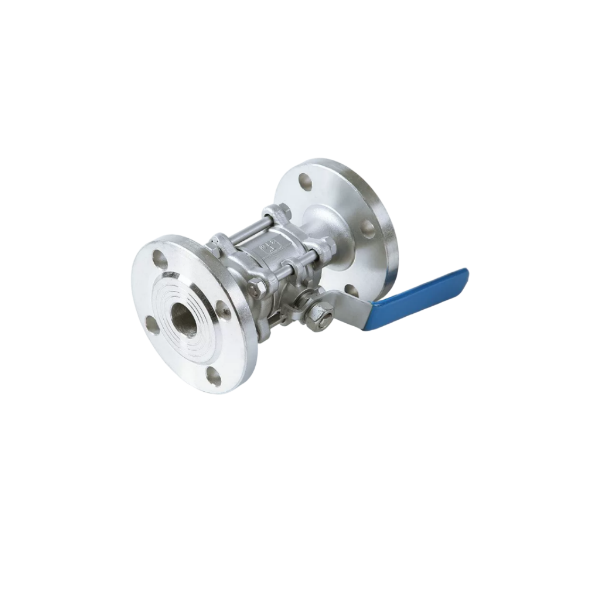

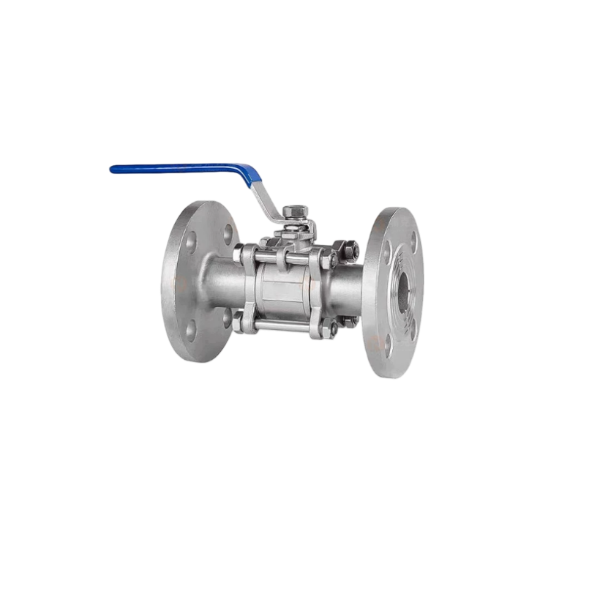

स्टेनलेस स्टील 3पीसी फ्लैंज बॉल वाल्व

उत्पाद परिचय

3-पीस स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व में सीएनसी मशीनिंग के साथ जाली SS304/SS316L बॉडी है। फ़्लैंज्ड सिरे औद्योगिक पाइपलाइनों के साथ आसान संयोजन को सक्षम बनाते हैं। एंटी-ब्लोआउट स्टेम और पीटीएफई सीट सीलिंग से सुसज्जित, यह पूर्ण पोर्ट वाल्व मध्यम दबाव हानि को कम करता है। यह ISO5211 मानक माउंटिंग पैड को अपनाता है, जो मैनुअल लीवर ऑपरेशन के लिए उपलब्ध है, या रिमोट स्वचालित नियंत्रण के लिए वायवीय और इलेक्ट्रिक एक्चुएटर्स से सुसज्जित है। रसायन, जल उपचार, तेल और गैस और खाद्य प्रसंस्करण पाइपिंग प्रणालियों में द्रव शट-ऑफ के लिए व्यापक रूप से निर्यात किया जाता है।

काम के सिद्धांत

3-टुकड़ा निकला हुआ किनारा बॉल वाल्व स्टेम अक्ष के चारों ओर गेंद के 90° रोटेशन के माध्यम से द्रव प्रवाह को नियंत्रित करता है। गेंद पर एक थ्रू बोर मशीन से लगाया जाता है। जब बोर पाइपलाइन की दिशा के साथ संरेखित होता है, तो द्रव स्वतंत्र रूप से गुजरता है। 90 डिग्री घूमने के बाद, गेंद का ठोस भाग प्रवाह को अवरुद्ध करने के लिए सीट पर दबाव डालता है। विभाजित तीन टुकड़ों वाला शरीर गेंद और सीलिंग भागों को घेरता है। तना गेंद के घूमने को संचालित करता है। गेंद और सीट के बीच कड़ा संपर्क पाइपलाइन मीडिया को खोलने या बंद करने के लिए बबल-टाइट सीलिंग बनाता है।

लाभ

1.स्प्लिट थ्री-पीस निर्माण पाइपलाइन से पूरे वाल्व को हटाए बिना इनलाइन निरीक्षण और सील प्रतिस्थापन की अनुमति देता है, जिससे रखरखाव लागत में काफी कटौती होती है।

2.फ़्लैंग्ड कनेक्शन उच्च दबाव रेटिंग और स्थिर पाइप जोड़ प्रदान करता है; पाइप लाइन को अलग करने के दौरान वाल्व स्थिर रहता है।

3.जाली स्टेनलेस स्टील बॉडी संक्षारक मीडिया के लिए उत्कृष्ट संक्षारण प्रतिरोध और विस्तारित सेवा जीवन प्रदान करती है।

4.पूर्ण पोर्ट डिज़ाइन प्रवाह प्रतिरोध को कम करता है और तलछट संचय को रोकता है।

5.कम ऑपरेटिंग टॉर्क के साथ विश्वसनीय सीलिंग प्रदर्शन; रिमोट कंट्रोल के लिए स्वचालित एक्चुएटर्स के साथ संगत।

6.मॉड्यूलर संरचना विदेशी निर्यात परियोजनाओं के लिए प्रमाणन आवश्यकताओं को पूरा करते हुए, स्पेयर पार्ट्स की अच्छी विनिमेयता सुनिश्चित करती है।

तकनीकी मापदंड

पूछे जाने वाले प्रश्न

Q1: इस 3-पीस फ्लैंज्ड बॉल वाल्व के लिए कौन से सामग्री विकल्प उपलब्ध हैं?

उत्तर: मानक बॉडी सामग्री SS304 और SS316L स्टेनलेस स्टील है। बॉल और स्टेम भी स्टेनलेस स्टील हैं। सीट सामग्री मानक के रूप में पीटीएफई है; कठोर संक्षारक कामकाजी परिस्थितियों के लिए पीएफए ​​वैकल्पिक है।

Q2: वाल्व किस दबाव और तापमान सीमा के तहत काम कर सकता है?

ए: काम का दबाव: पीएन16/पीएन25/क्लास150/क्लास300 वैकल्पिक। PTFE सीट -20℃ से 180℃ तक कार्य तापमान की अनुमति देती है। वास्तविक सीमा मीडिया और सील चयन पर निर्भर करती है।

Q3: क्या वाल्व को वायवीय या इलेक्ट्रिक एक्चुएटर्स के साथ फिट किया जा सकता है?

उत्तर: हाँ. इसे ISO5211 मानक माउंटिंग प्लेटफॉर्म के साथ बनाया गया है। रिमोट ऑटोमैटिक कंट्रोल के लिए मैनुअल हैंडल को न्यूमेटिक एक्चुएटर (सिंगल एक्टिंग/डबल एक्टिंग) या इलेक्ट्रिक एक्चुएटर से बदला जा सकता है।
